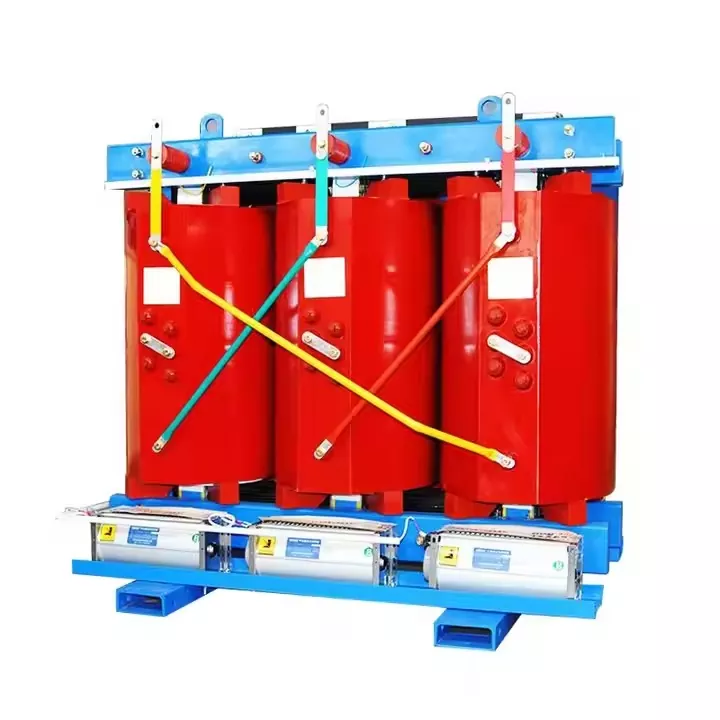

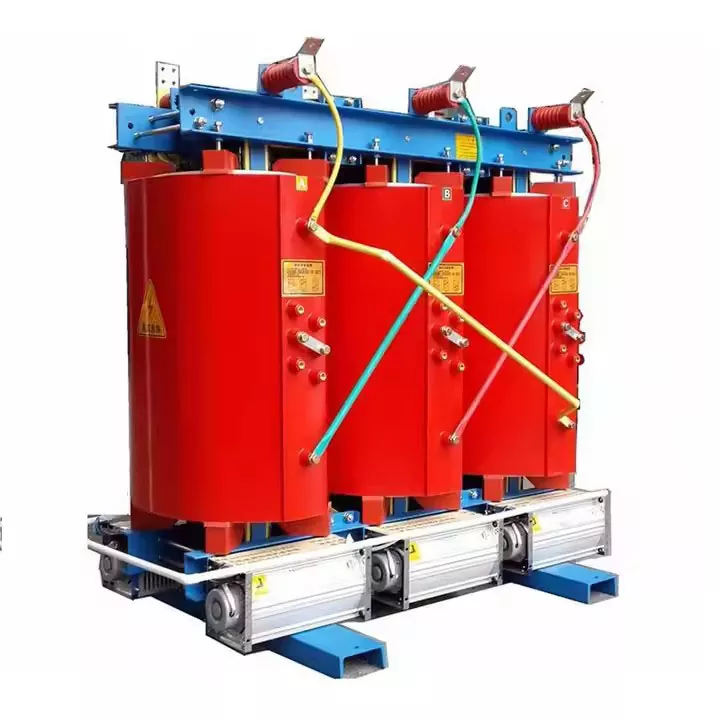

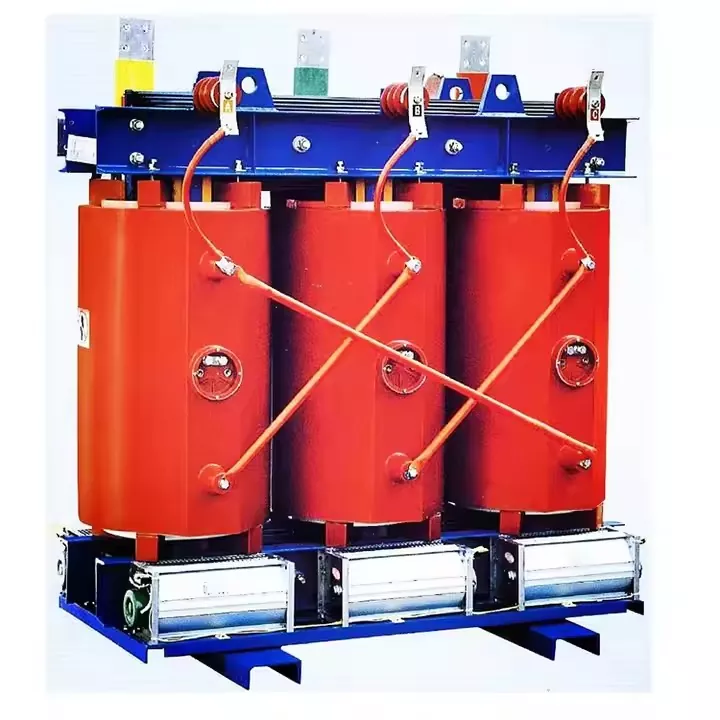

Transformátor s medeným vinutím a hliníkovým vinutím suchého typu

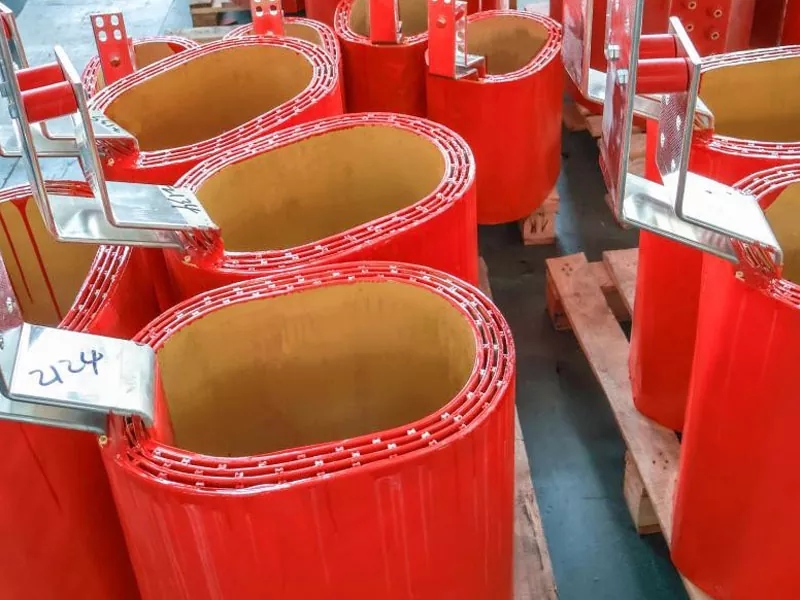

Medený a hliníkový transformátor suchého vinutia vyrába továreň Lugao. Ako výrobca a dodávateľ v Číne sme ho poskytli vo vysokej kvalite veľkoobchodníkom po celom svete. LUGAO's Transformátor využíva princíp elektromagnetickej indukcie na premenu napäťových úrovní. Počas prevádzky, keď je primárne vinutie pod napätím, generuje striedavý magnetický tok, ktorý sa potom spája cez jadro so sekundárnym vinutím a vyvoláva elektromotorickú silu. Medený vinutý transformátor používa na izoláciu epoxidovú živicu alebo silikónovú gumu. Tieto materiály majú samozhášacie vlastnosti a nespôsobujú problémy spojené s únikom oleja. Počas odlievania sa predvinuté zvitky umiestnia do navrhnutej formy a naleje sa zmes epoxidovej živice, nasleduje zahrievanie a vytvrdzovanie. Celková mechanická pevnosť je vysoká, účinne izoluje vonkajší prach a vlhkosť a zároveň chráni vnútorné kovové komponenty.

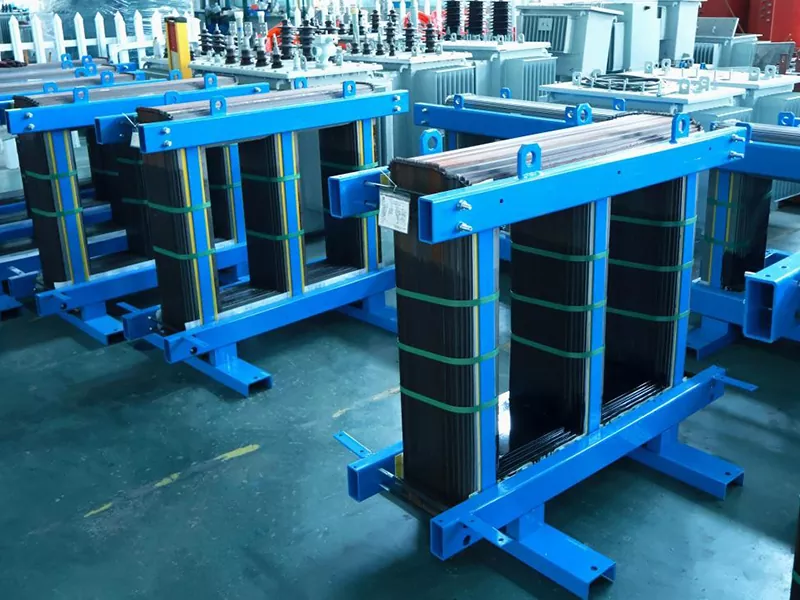

Na zníženie strát sa ako materiály vyberajú vysokokvalitné plechy a vinutia z kremíkovej ocele, ktoré účinne znižujú hluk počas prevádzky bez ovplyvnenia sociálneho prostredia. Kryt suchého medeného transformátora vinutia a hliníka je vyrobený z materiálov s extrémne vysokými stupňami ochrany, čo zaisťuje spoľahlivú prevádzku aj v drsných poveternostných podmienkach. Hodnoty napätia je možné prispôsobiť podľa požiadaviek zákazníka, ako napríklad AN alebo AF. Medený vinutý transformátor suchého typu LUGAO prešiel medzinárodnými normami, čo zaručuje kvalitu a spoľahlivosť.

Parameter

Kapacita	Napätie			Link Group	Skrat mpendancia (%)	oss (W)		Prúd č Oading (%)
	HV	Klepnite	LV			žiadne načítanie	oading
30	6  6.3  10  10.5  11	± 5 % ±2*2,5%	0.4 0.415 0.433	Yyn0 Dyn11	4	190	700	2.6
50						270	990	2.2
63						360	1380	2
80						400	1570	2
100						480	1840	1.8
125						540	2130	1.8
160						620	2530	1.6
200						720	2750	1.6
250						880	3470	1.4
315						970	3990	1.4
400						1160	4880	1.4
500						1340	5870	1.3
630					6	1290	5960	1.3
800						1520	6950	1.3
1000						1760	8130	1.1
1250						2080	9690	1.1
1600						2440	11730	1.1
2000						3320	14450	1
2500						4000	17170	1

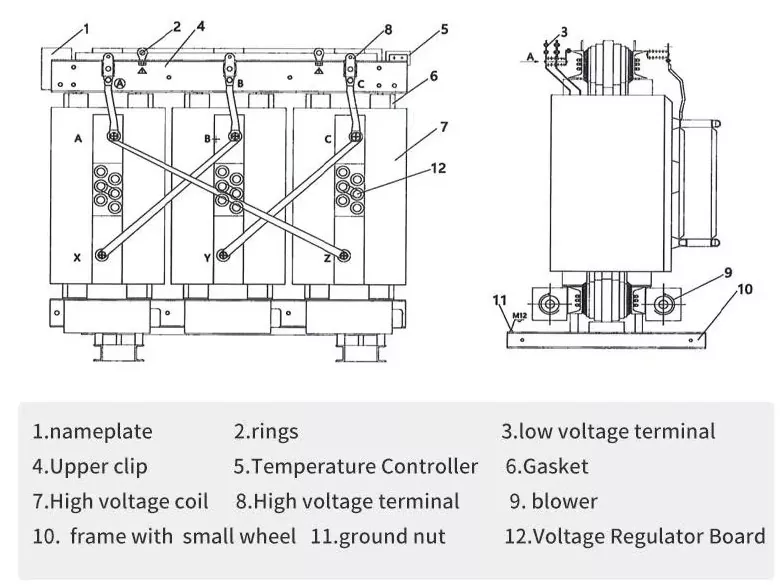

Podrobnosti o produkte

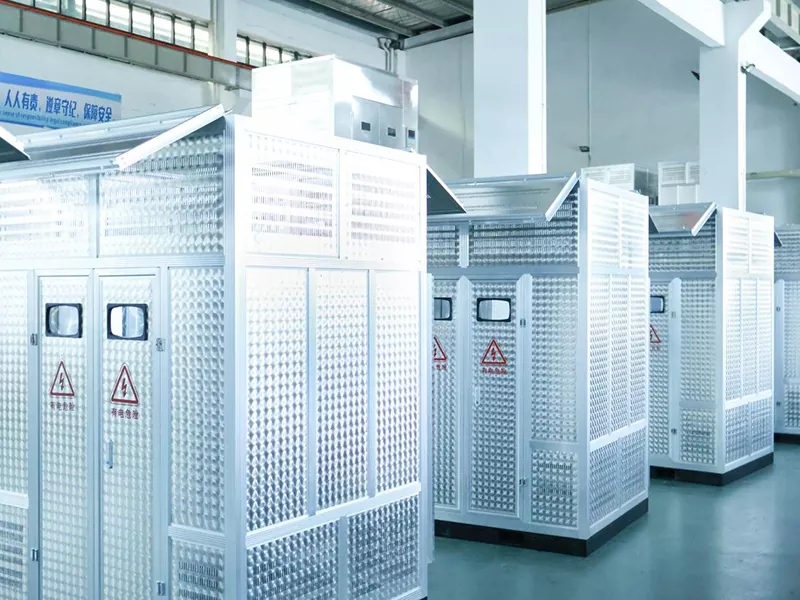

Naša továreň
