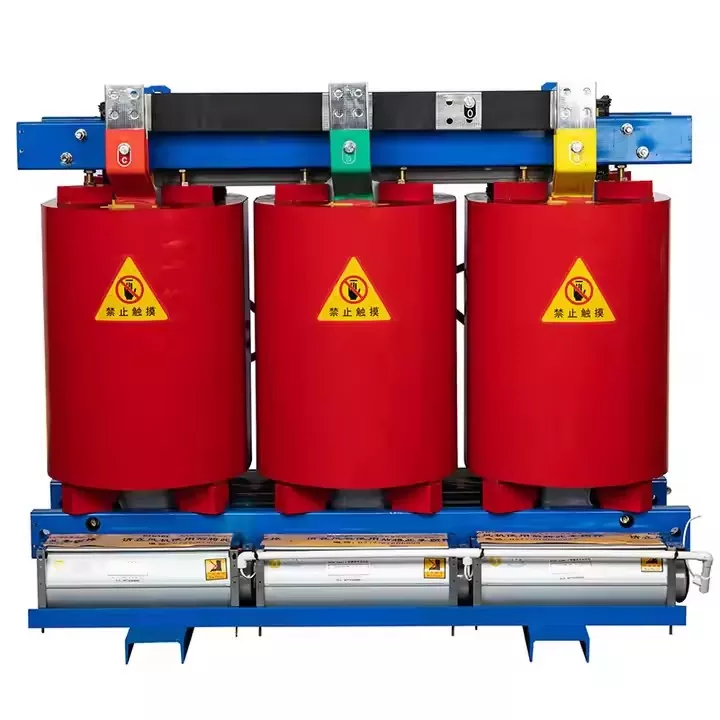

Rutinné testy sú kontroly kvality každého transformátora. Každý transformátor prechádza rutinnými testami. Účelom je potvrdiť, že základný výkon spĺňa konštrukčné požiadavky.
Na overenie pomeru závitov každého vinutia sa používajú testy pomeru závitov a vzťahu vektorov napätia. Tiež kontroluje konfiguráciu sledu fáz, t.j. skupinu pripojení. Pracovníci používajú na testovanie mostík pomeru zákrut. Na nízkonapäťovú stranu privedú trojfázové alebo jednofázové napätie a potom merajú napätie na svorkách vysokonapäťovej strany. Analyzujú sa aj fázové uhly.
Testy odporu vinutia jednosmerného prúdu sa používajú na kontrolu pripojení vodičov, spájkovania a kontaktov prepínača odbočiek. Poskytuje počiatočné údaje pre výpočty nárastu teploty a diagnostiku porúch. Túto úlohu je možné vykonať pomocou mikroohmmetra alebo skúšačky odporu DC. Merania sa vykonávajú v každej polohe kohútika. Výsledky sú pre spravodlivé porovnanie prevedené na rovnakú hodnotu teploty.
Test impedančného napätia a straty záťaže meria impedanciu skratu. Sleduje tiež straty zaťaženia spôsobené odporom vinutia a rozptylovými účinkami. Tento test sa vykonáva pri menovitom prúde. Tieto informácie pomáhajú odhadnúť skratový prúd a prevádzkové náklady systému. Postup je nasledovný: Skratujte jedno vinutie (zvyčajne nízkonapäťové vinutie). Na druhé vinutie použite nižšie napätie. Pomaly zvyšujte prúd na menovitú hodnotu. Zaznamenajte hodnotu napätia v tomto bode ako impedančné napätie. Súčasne zaznamenajte hodnotu výkonu ako stratu záťaže.
Test straty naprázdno a prúdu naprázdno kontroluje magnetizačné charakteristiky jadra. To zahŕňa stratu hysterézie a stratu vírivého prúdu pri menovitom napätí a frekvencii. Hodnotí kvalitu výroby jadra a kvalitu plechov z kremíkovej ocele. Aplikujte menovité napätie na jedno vinutie. Druhé vinutie nechajte otvorené. Zmerajte vstupný výkon na meranie straty naprázdno. Súčasne skontrolujte prúd naprázdno.
Testy izolačného odporu a pomeru absorpcie sa používajú na vyhodnotenie hlavného izolačného výkonu medzi vinutiami, vrátane izolácie voči zemi. Okrem toho dokáže detekovať vlhkosť alebo kontamináciu v izolačnom materiáli. Testery izolačného odporu, ako sú megohmetre alebo testery na báze tyristorov, môžu vykonať tento test. Odpor sa meria v nastavených časových bodoch (napr. 15 sekúnd a 60 sekúnd). Výsledok merania sa nazýva absorpčný pomer, ktorý odráža suchosť izolačného materiálu.
Skúška výdržného napätia pri výkonovej frekvencii sa používa na kontrolu krátkodobej pevnosti hlavného izolačného materiálu. Tento test sa vykonáva pri prepätí výkonovej frekvencie a jeho cieľom je overiť celkový výkon izolačného materiálu. Počas testu sa použije striedavé napätie oveľa vyššie ako menovitá hodnota. Napríklad 85 kV sa aplikuje na 35 kV zariadenie počas jednej minúty. Miesto testu môže byť medzi vinutím a zemou alebo na oboch koncoch vinutia. Ak nedôjde k poruche alebo vzplanutiu, test sa považuje za 合格 (kvalifikovaný).
Testy indukovaného napätia a čiastočného výboja sa používajú na kontrolu izolačného výkonu medzi závitmi, vrstvami a fázami vo vinutí. Dokáže detekovať vnútorné úrovne čiastočného vybitia pod vysokým napätím. Skúšobná frekvencia by sa mala zvýšiť na 100 až 250 Hz, aby sa zabránilo saturácii jadra. Pri indukčnom testovaní sa na vinutie aplikuje dvojnásobok menovitého napätia. Súčasne sa používa detektor čiastočného vybitia. Úroveň vybitia je monitorovaná. Úroveň vybíjania sa zvyčajne musí udržiavať pod 500 pC alebo dokonca nižšie.
Typové testovanie poskytuje komplexnú kontrolu vzorovej jednotky modelu. Preukazujú, že dizajn znesie všetky plánované prevádzkové podmienky.
● Test nárastu teploty Test nárastu teploty potvrdzuje, že nárast teploty vinutia, oleja a jadra zostáva v rámci limitov. Táto skúška sa vykonáva pri menovitom zaťažení na overenie dlhodobej tepelnej stability. Menovitá prúdová strata sa generuje vo vinutí metódou skratu. To simuluje stav zaťaženia. Proces zahrievania pokračuje, kým sa nedosiahne rovnováha, zvyčajne trvá niekoľko hodín. Teplota oleja sa meria priamo. Priemerný nárast teploty vinutia sa vypočíta pomocou odporovej metódy.
● Test impulzu blesku Test impulzu blesku simuluje vplyv bleskového prepätia na izoláciu. Testuje schopnosť zariadenia odolať náhlej záťaži vysokým napätím. Štandardné prepätie blesku sa aplikuje pomocou generátora impulzov. Tieto rázy trvajú 1,2 wattu, približne 50 mikrosekúnd. Na dopad na svorky vinutia sa používajú prepätia s plnou vlnou a chopper. Zmeny tvaru vlny sa zaznamenávajú, aby sa zistilo akékoľvek poškodenie izolácie.
Meranie hladiny zvuku a test externého frekvenčného výdržného napätia
Testovanie odolnosti voči napätiu externého napájania sa zameriava na externé komponenty. To zahŕňa priechodky a uzemnenie vysokonapäťového vinutia. Test sa vykonáva vo vlhkom alebo znečistenom ovzduší. Vo vonkajšom prostredí sa medzi živé a uzemnené časti aplikuje vysokofrekvenčné napätie.
Špeciálne testy môžu byť vykonané pre hlbšie kontroly na základe potrieb užívateľa alebo špeciálnych nastavení. Tieto skúšky sú doplnkové podľa špecifických požiadaviek alebo podmienok.
Meranie hladiny zvuku sa používa na sledovanie hluku počas prevádzky bez zaťaženia a pri zaťažení. Je ideálny pre miesta citlivé na zvuk, ako sú mestské alebo obytné oblasti.
Testovanie odolnosti proti skratu sa používa na overenie mechanickej pevnosti a štrukturálnej odolnosti. To odoláva obrovským elektromagnetickým silám, ktoré vznikajú pri náhlych poruchách. V laboratóriu alebo certifikačnom stredisku sa na jednu stranu testu skratu aplikuje napätie. Na druhej strane sa aplikuje skratový prúd. Prúd dosiahne desaťnásobok menovitej hodnoty. Test sa podrží po stanovenú dobu, napríklad dve sekundy. ● Meranie impedancie nulovej sekvencie: Meranie nulovej sekvencie impedancie poskytuje údaje pre ochranu proti zemnej poruche siete. Pomáha tiež pri výpočtoch stability.
Analýza frekvenčnej odozvy generuje charakteristické krivky vinutia. To môže odhaliť skryté mechanické zmeny, ako je posunutie alebo uvoľnenie, po preprave alebo použití.
Všetky tieto testy sa riadia prísnymi pokynmi a tento hierarchický systém kontroluje od komponentov až po kompletnú jednotku. Filtruje chyby pri výrobe. Pred spustením poskytuje používateľovi informácie o výkone. Stanovuje meradlo pre nepretržitú kontrolu a údržbu. Tento prístup riadi spoľahlivosťtransformátorpočas celého svojho životného cyklu.
