Komplexný sprievodca po SC (B) 13-20-10KV Cast Resin Transin Transformers

Na rozdiel od tradičnýchtransformátory prenášané olejom, SC (B) 13-20-10-10KV Cast Resin Transin Transformer využíva technológiu epoxidovej živice na predefinovanie výkonnostných štandardov, vďaka čomu je nevyhnutnou voľbou pre kritickú infraštruktúru a nastavenia miest.

Bližší pohľad na model: SC (B) 13-20-10KV

Pred preskúmaním jeho funkcií dekódme názov modelu:

S: Predstavuje trojfázový transformátor („S“ znamená „trojfázovú“ v čínštine).

C: Označuje izoláciu živice Cast, kľúčovú technológiu, ktorá zaisťuje požiarnu bezpečnosť a trvanlivosť.

(B): Označuje nízkonákladovú fóliovú cievku, výber dizajnu, ktorý rieši bežné problémy v tradičných zvlneniach drôtu.

13: Sériové číslo dizajnu, ktoré odráža pokročilé inžinierske iterácie pre zlepšenú účinnosť.

: Menovacia kapacita sa pohybuje od 50 kVA do 3150 kVA.

20-10KV: Hladina bočného napätia vysokého napätia.

Aké sú prevádzkové podmienky pre SC (B) 13-20-10KV Cast Resin Transin Transformers?

● Nadmorská výška inštalácie: nepresahujúca 1000 m nad morom;

● SVETOVÉ PRÍRUČKA napájacieho napätia: podobné sínusovej vlne;

● Symetria viacfázového napájacieho napätia: napájacie napätie pripojené k viacfázovému transformátora by malo byť približne symetrické;

● Okolitá teplota: maximálna teplota vzduchu +40 ° C; Maximálna denná priemerná teplota +30 ° C; Maximálna priemerná priemerná teplota +20 ° C; Minimálna teplota vzduchu -25 ° C (použiteľná na vnútorné transformátory).

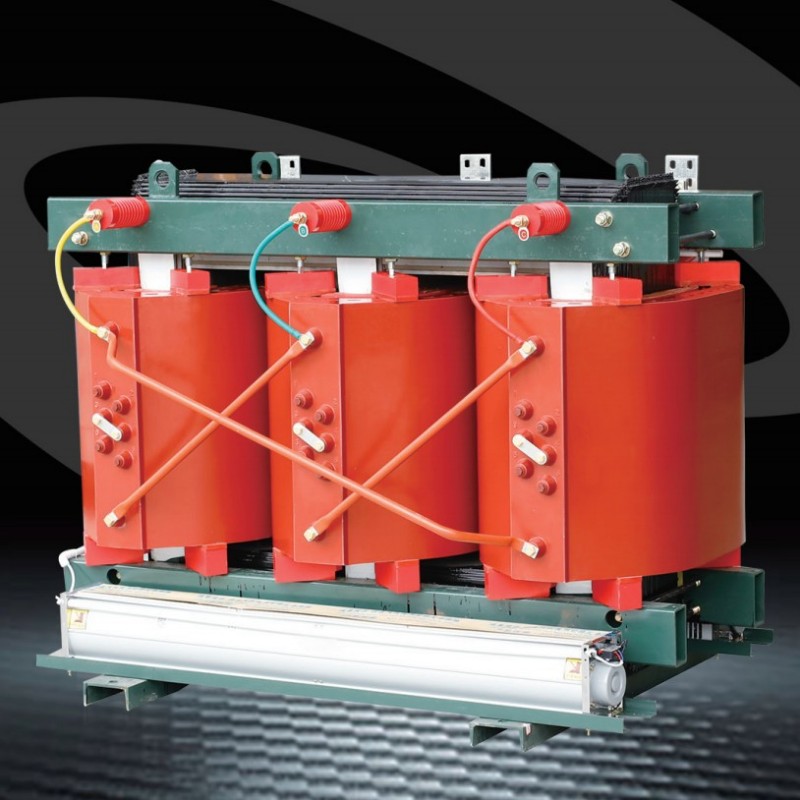

Čo robí transformátory suchého typu odlievania živicí?

● Jadro

1. Jadro je skonštruované z oceľových listov valcovaných za studena s vysokou magnetickou priepustnosťou, vynikajúcou orientáciou zŕn a 45 ° úplne naklonenými stupňovými spojmi. Jadro využíva špeciálnu štruktúru štvorcových trubíc, s jadrovými nohami viazanými s izolačnou páskou. Horná plocha je potiahnutá špeciálnou živicou, aby sa zabránilo vlhkosti a hrdze, čím účinne znižuje straty bez zaťaženia, prúd bez zaťaženia a hluk jadra.

2.Safe, plameň-retardácia a bez znečistenia sa môže nainštalovať priamo v centre zaťaženia.

3. Nahradenie, ľahko sa inštalujú a nízke celkové prevádzkové náklady.

4. Vysoký odpor vlhkosti umožňuje normálnu prevádzku pri 100% vlhkosti a dá sa vrátiť do prevádzky po výpadku bez predbežného sucha.

5. LOW STRATY, Nízky čiastočný výtok, nízky hluk a silný rozptyl tepla sú zaručené všetky. Vybavený komplexným systémom riadenia ochrany teploty poskytuje spoľahlivú istotu pre bezpečnú prevádzku transformátora. Vysoká spoľahlivosť. Na základe prevádzkových štúdií o výrobkoch, ktoré sú už v prevádzke, ukazovatele spoľahlivosti produktu dosiahli medzinárodné profesionálne normy.

● Fóliová cievka

Vinutie nízkeho napätia využíva jeden kúsok medenej fólie, spolu s izoláciou triedy F, ktorý sa vyvinula na vyhradenom vinutí fólie s nízkym napätím. Fólové cievky sa efektívne zaoberajú výraznými problémami s vysokým skratovým napätím, nerovnováhou ampérickej otáčania, zlým rozptylom tepla, chybami uhla špirály a nestabilnou kvalitou manuálneho zvárania spojených s nízkymi napätými výrobkami s vysokým prúdom drôtu. Naša spoločnosť tiež využíva zalievanie a vytvrdzovanie živice na vytvorenie povrchovej úpravy odolnej voči vlhkosti a škvrnám.

● Zariadenie na reguláciu teploty

Transformátor využíva teplomer signálu série BWDK. Teplotný senzor je zabudovaný do hornej polovice nízkej napätia cievky, automaticky detekuje a zobrazuje úroveň prevádzkovej vlhkosti každej z troch fáz. Vyznačuje sa tiež funkciami alarmu a zakopnutia nadmerne teploty.

● Konverzia napätia

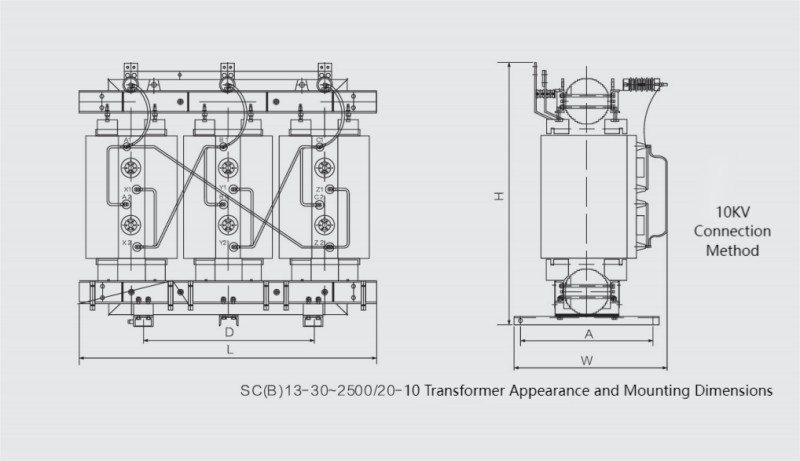

Konektor umožňuje konverziu napätia medzi 10 kV a 20 kV v rôznych pozíciách, pričom spĺňa požiadavky systémov 10 kV a 20 kV.

Kto potrebuje tento transformátor?

Bezpečnosť je v energetických systémoch, najmä vo vysoko rizikových alebo obývaných oblastiach, nedostupná. Transformátor SC (B) 13-20-10KV je v tomto ohľade postavený tak, aby vynikal, s vlastnosťami, ktoré sa zaoberajú nebezpečenstvami požiaru, vlhkosťou a prevádzkovou stabilitou. Operácia bez ohňa, operácia bez znečistenia epoxidová živica, izolačný materiál transformátora, je vo svojej podstate splatnený plameň. Pri vystavení vysokým teplotám neuvoľňuje toxické plyny a vydrží krátkodobé prehriatie bez toho, aby sa zapálil. Vďaka tomu je transformátor ideálnym pre miesta citlivé na oheň, ako napríklad:

● Podzemné priestory: metro, bane a tunely.

● Verejné budovy: školy, nemocnice a obchodné centrá.

● Kritické zariadenia: elektrárne, ropné polia a výškové budovy.

Na rozdiel odtransformátory prenášané olejom, neexistuje riziko kontaminácie pôdy alebo vody pred únikmi - zosilnením moderným environmentálnym štandardom.

Technické špecifikácie: Čísla za výkonom

Ak chcete pochopiť všestrannosť transformátora, pozrime sa na jeho kľúčové technické parametre:
