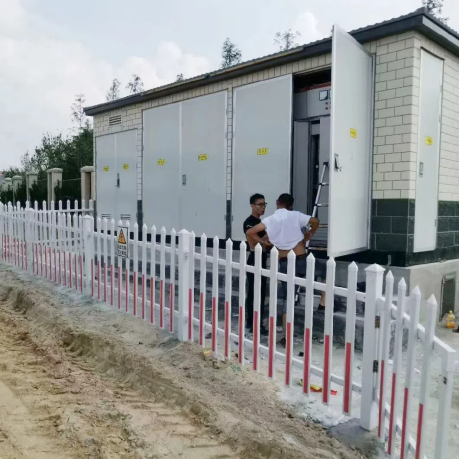

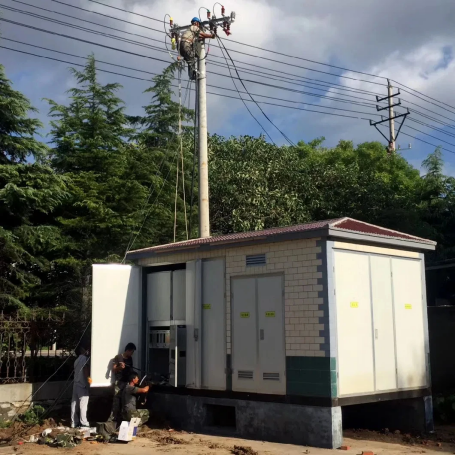

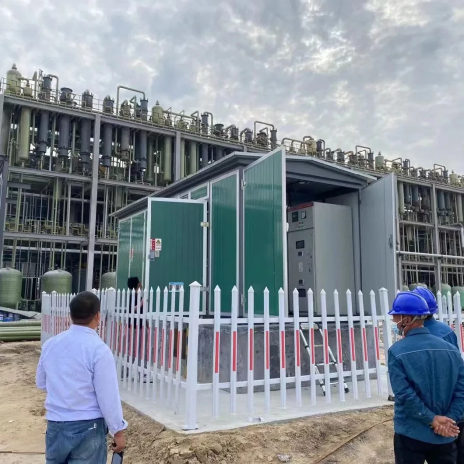

Rozvodňa typu boxu (skrátená ako rozvodňa typu boxu) je vhodná pre obytné oblasti, mestské verejné rozvodne, rušné oblasti centra mesta, stavebné zdroje atď. Je to druh vysokorýchlostného rozvádzača, výkonového transformátora, prepínača s nízkym napätím, elektrické energetické zariadenia a reaktívne kompenzačné zariadenie inštalované v kompaktnom boxe na kompaktné skrinky podľa určitých požiadaviek na určité riadky a energetickú energiu.
1.rozvodňaShell musí mať päť ochranných funkcií podľa štandardných požiadaviek, vrátane ochrany pred slnkom, ochrany dažďa, ochrany prachu, ochrany hrdze a prevencie malých zvierat (napríklad hadov). Materiál škrupiny môže byť doska z nehrdzavejúcej ocele, oceľová doska valcovaná za studena, hliníková zliatina, farebná oceľová doska a cementová doska. Teleso krabíc pozostáva z troch častí: základňa, škrupina a horný kryt. Základňa je všeobecne zváraná alebo pripevnená skrutkami pomocou ocele kanála, uhlovej ocele, plochej ocele, oceľovej dosky atď.; Aby sa uspokojili potreby vetrania, rozptylu tepla a vstupných a výstupných potrubí, otvory a kruhové otvory sa otvoria v príslušných polohách. Škatuľový a horný kryt a horný kryt môžu byť ohnuté, zvárané alebo spojené so skrutkami, pántami a súvisiacimi špeciálnymi príslušenstvami podľa kanálovej ocele, uhlovej ocele, oceľovej dosky, hliníkovej zliatine, doske na farbu, cementovej doske atď., Aby sa zabránilo silnému žiareniu slnečného žiarenia v horúcom lete, je topenie v hornej časti tradičnej podriadenej “ Unified Design, väčšina dizajnérov už nepoužíva spôsob vyplnenia obalu izolačnými výplňami, pretože hoci môže zabrániť vystaveniu slnka, stále brzdí rozptyl tepla transformátora. Preto sa okrem toho, že sa zachovávajú dierky na žalúzie na škrupine, sa oblasť rozptylu tepla zvyšuje a vzduchová konvekcia sa posilňuje, aby sa rozptyľovalo teplo, pričom sa znižuje výrobné náklady.
2. Distribučné zariadenie s vysokým napätím v rámčeku Transformátora boxu je rozdelené na dva typy: typ terminálu a typ siete kruhu z hľadiska režimu prichádzajúceho vedenia; Pokiaľ ide o smer prichádzajúceho vedenia, možno ho rozdeliť na nadzemné prichádzajúce čiary z hornej časti škatule (väčšinou používaných v tradičných transformátoroch krabíc) a podzemných prichádzajúcich a odchádzajúcich čiary pomocou vysokorýchlostných káblových zákopov (bežne používaných v moderných vzoroch). Existuje mnoho zaťažovacích spínačov série SF6 s plynom SF6 ako hasiace médium oblúka, ale náklady sú vyššie ako vysokorýchlostné záťažové spínače série FN12. Tento typ spínača má rôzne štruktúry, vrátane poistkov, bez poistkov, uzemňovacích spínačov atď., A je všeobecne vybavený živými displejmi. Prevádzkový mechanizmus je väčšinou manuálny a elektrický. Zariadenie na ochranu prepínača s poistkami sa môže automaticky odrezať, keď je obvod skratka. K dispozícii sú tiež vákuové spínače s vákuom ako hasiace médium oblúka, ktoré sa dá použiť samostatne, s poistkami alebo v sérii so spínačmi zaťaženia série SF6, ale zvýši náklady. Používatelia ich nemusia používať týmto spôsobom, ak nemajú žiadne špeciálne požiadavky. Ak má užívateľ požiadavky na vysoké napätie, vysokonapäťové distribučné zariadenie transformátora typu boxu musí byť tiež vybavené vysokonapäťovým meracími skrinkou a jeho štruktúra je všeobecne zložená z CT, PT, meracích metrov, diaľkového ovládača a telemetrie. Meranie rozvodne typu boxu by však malo byť založené na strane nízkeho napätia, čo môže zlepšiť spoľahlivosť napájania a znížiť nestabilné faktory. Strata transformátora môže byť prevedený na poplatky za elektrinu znášané používateľom.
3.transformátor typuje vybavený nezávislou miestnosťou transformátora, ktorá sa skladá hlavne z transformátora, automatického systému regulácie teploty, osvetlenia a bezpečnostných zárezov. Transformátor bude emitovať veľa tepla, keď je v prevádzke, takže problémy s rozptylom tepla a vetraním sú kľúčovými bodmi dizajnu transformátora boxu. Teplo generované operáciou transformátora zvýši teplotu vnútorného, najmä ak je teplota okolia vysoká. Samotné prírodné vetranie často nemôže zabezpečiť spoľahlivú a bezpečnú prevádzku. Okrem použitia prírodnej vetrania pre malú kapacitu je všeobecne navrhnutá ochrana merania teploty a na vyriešenie problému sa používajú nútené výfukové opatrenia. Systém pozostáva hlavne z meracieho zariadenia, ktoré dokáže merať teplotu miestnosti a teplotu oleja transformátora, a regulovať vstup ventilátora výfukového plynu podľa nastaveného rozsahu prostredníctvom manuálnych a automatických riadiacich obvodov. Transformátor môže byť vybraný ako olejový alebo suchý typ. Pretože typ sucha je drahý, používatelia vo všeobecnosti uprednostňujú typ prenášaný olejom, aby znížili náklady bez osobitných požiadaviek. Kapacita je všeobecne 100-1250 kVA a maximum nepresiahne 1600 kVA.
4. Nízko napätia miestnosti transformátora krabíc má rôzne konštrukčné štruktúry podľa rôznych prípadov priemyselných a banských podnikov alebo obytných oblastí. Transformátory krabíc používaných v priemyselných a ťažobných podnikoch by mali byť navrhnuté osobitne pre napájanie a zdroj napájania napájania. Pri meraní nízkeho napätia vyžaduje kancelária napájacieho zdroja samostatné meranie osvetľovacej elektriny, pretože jednotková cena osvetľovacej elektriny je vyššia ako cena elektrickej energie. Rozvodňa používaná v obytných oblastiach nemusí brať do úvahy problém elektrickej energie. Počet výstupných trás v miestnosti s nízkym napätím sa líši v závislosti od kapacity transformátora a potrieb používateľa. Ak je kapacita malá a dopyt je malý, je možné nastaviť menej trás; Ak je kapacita veľká a dopyt je vysoký, je možné nastaviť viac trás. Môže byť tiež usporiadaný vo formáte prevádzky koridoru.
