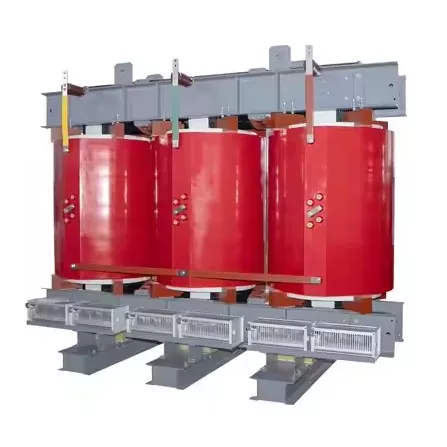

Hlavné spôsoby, ako ich ochladiť, pozostávajú z niekoľkých základov. Po prvé, je tu prirodzené chladenie vzduchom, ktoré sa používa podľa AN pre vzduch prirodzený. Toto úplne závisí od prirodzenej konvekcie a žiarenia, aby odvádzalo teplo.
Teplo sa hromadí vo vinutiach a jadre a ohrieva vzduch okolo neho. Ten teplejší vzduch sa stáva ľahším a stúpa sám hore. Chladnejší vzduch potom prúdi zospodu, zatiaľ čo horúci vzduch odchádza cez vetracie otvory nahor. Tým sa po celú dobu udržiava stabilný prúd.
Dizajnéri umiestnili vetracie otvory a vzduchové cesty dovnútra do inteligentných miest na zvýšenie prietoku. Tiež zväčšujú vonkajšok pomocou plutiev alebo zvlnených tvarov, ktoré pomáhajú lepšie vyžarovať teplo. Túto metódu často vidíte v menších jednotkách, povedzme do približne 2 000 kVA. Vyhovuje miestam so stálym zaťažením, ktoré nie je príliš ťažké.
Potom je tu nútené chladenie vzduchom, známe ako AF pre vzduchom nútené chladenie. To sa hodí pre väčšie potreby energie alebo keď sa veci trochu preťažia. Používa ventilátory, aby tlačil vzduch silnejšie a rýchlejšie.
Ventilátory sedia pozdĺž osi, namierené priamo na jadro a vinutia. Senzory vo vinutí sledujú teplotu a riadia ju. Ak pri normálnom chode zostanú teploty pod niečo ako 110 stupňov C, ventilátory sú nečinné.
Keď teplo stúpa, ventilátory sa spúšťajú v krokoch, jeden alebo viac naraz. To výrazne zvyšuje chladenie. Transformátor môže krátkodobo znášať preťaženie 125 až 150 percent svojho menovitého výkonu. Robí to bez poškodenia vnútornej izolácie.
V porovnaní s prirodzeným vzduchom toto nútené nastavenie zvyšuje odvod tepla o 30 až 50 percent. Veľmi užitočné pre náročnejšie úlohy.
Dizajnéri teraz zabudujú aj úplný tepelný manažment. To znamená, že senzory a ovládacie prvky sú prepojené. Používajú PT100 RTD alebo termočlánky uviaznuté priamo vo vinutí na živé merania teploty.
Inteligentné ovládače fungujú na mikroprocesoroch. Dohliadajú na teplo a postupne upravujú chladenie. Dostanete alarmy, keď teploty dosiahnu nastavené hodnoty. Ventilátory sa zapínajú a vypínajú podľa potreby. Ak sa príliš zahreje, vysielajú vypínacie signály do ochranného zariadenia proti prúdu.
Tie sa tiež pripájajú cez Modbus alebo Ethernet na kontrolu na diaľku. To všetko pomáha udržiavať hladký chod.
Transformátory dodržiavajú nastavené teplotné triedy izolácie. Trieda B dosahuje maximum pri 130 stupňoch C, s 80 stupňom K nárastu oproti 40 stupňom okolia. Trieda F ide na 155 stupňov C, čo umožňuje nárast o 100 stupňov K v rovnakom prostredí.
Trieda H dosahuje 180 stupňov C, s nárastom 125 stupňov K nad 40 stupňov C okolitého prostredia. Každá trieda stanovuje limity, koľko tepla sa bezpečne vytvorí.
Technika pokrýva rôzne spôsoby prenosu tepla. Vedením sa prenáša z medených vinutí cez izoláciu do vonkajšieho puzdra. Konvekcia umožňuje pohybujúcemu sa vzduchu odvádzať teplo z pevných častí.
Žiarenie vysiela infračervené žiarenie z horúcich miest do chladnejších oblastí v okolí. Všetky tri spolupracujú na dizajne.
Niektoré faktory závisia od toho, kam umiestnitetransformátor. Vo vysokých nadmorských výškach redší vzduch znižuje chladiaci výkon, takže znížite alebo pridáte väčšiu kapacitu. Horúce prostredie znamená, že potrebujete extra marže alebo lepšie zabudované systémy.
Prach alebo znečistenie vyžadujú filtre alebo utesnené puzdrá na úrovni IP54 alebo vyššej. Tie chránia, ale môžu spomaliť prúdenie vzduchu dotykom.
Inštalácia má veľký význam pre udržanie efektívneho chladenia. Musíte ponechať správnu vzdialenosť od stien a vybavenia, aby sa vzduch voľne pohyboval. Nastavenie miestnosti vyžaduje vetracie otvory, ktoré dobre odvádzajú teplo, najmä pri viac ako jednej jednotke.
Občasné čistenie vzduchových ciest a povrchov udržuje výkon na úrovni špecifikácií. Preskočte to a veci časom trpia.
