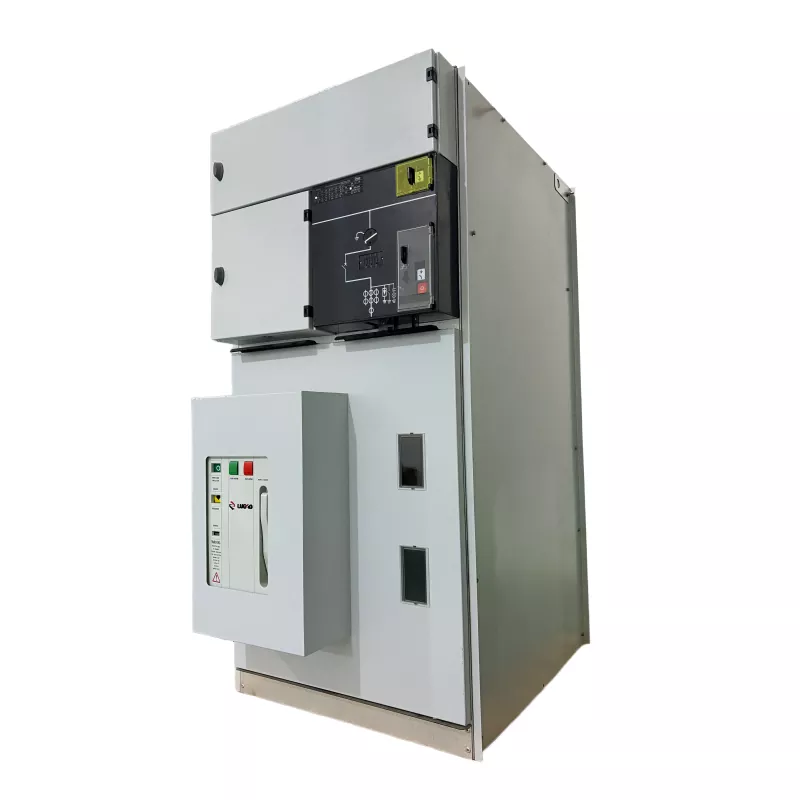

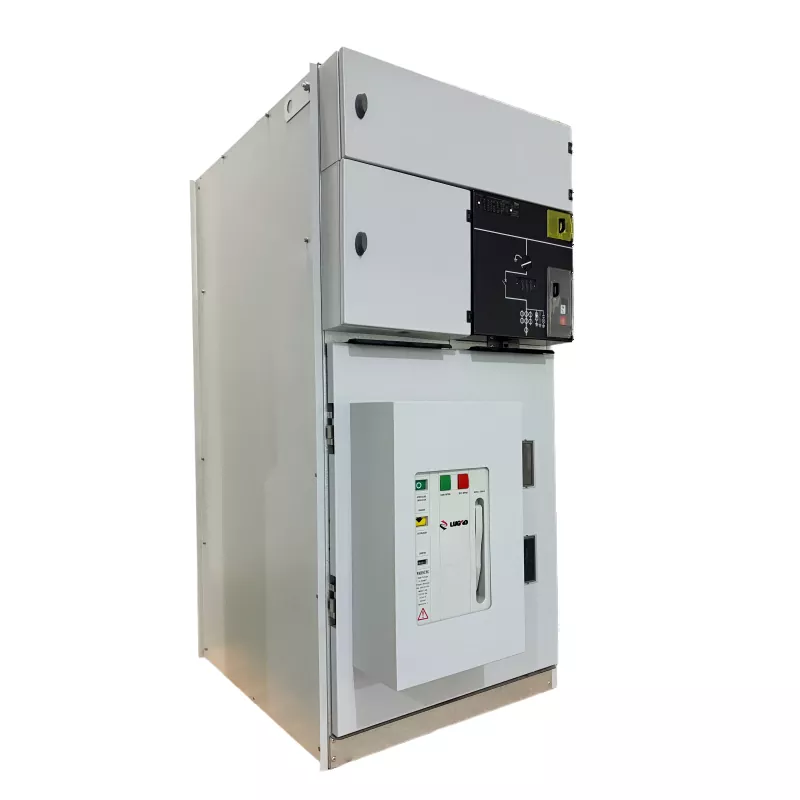

Rozvádzačový panel vnútornej plynom izolovanej kruhovej hlavnej jednotky s VCB

Ako profesionálny výrobca by sme vám radi poskytli vysokokvalitný rozvádzačový panel vnútornej plynom izolovanej kruhovej hlavnej jednotky s VCB. Ide o kompaktné distribučné zariadenie stredného napätia určené na spoľahlivé riadenie napájania, ochranu a spínanie v moderných elektrických sieťach. Integruje technológiu vákuového ističa (VCB) s plynom izolovanou konštrukciou rozvádzača, ktorá poskytuje bezpečnú a efektívnu prevádzku vo vnútornom prostredí.

Tento typkruhová hlavná jednotka (RMU)je široko používaný v strednonapäťových distribučných systémoch na pripojenie, ochranu a izoláciu elektrických obvodov. S uzavretou plynovou izoláciou a technológiou prerušenia vákua ponúka rozvádzačový panel vnútorný plynom izolovaný kruhový rozvodný panel s VCB vynikajúci výkon pri hasení oblúka, silnú izolačnú schopnosť a minimálne požiadavky na údržbu.

Hlavné technické parametre

Nie	Položka		Jednotka	Parametre
1	Menovité napätie		kV	12	24	36	40.5
2	Rated Current		A	630/1250
3	Menovitá frekvencia		Hz	50/60
4	1-minútové výkonové frekvenčné výdržné napätie	Celková hodnota	kV	42	55	80	95
		Bod zlomu		48	65	95	110
5	Odolné napätie impulzu blesku	Celková hodnota	kV	75	125/150	170	95
		Bod zlomu		85	150/160	185	215
6	Menovitý krátkodobý výdržný prúd	Hlavný okruh	kA	25/2s
		Uzemňovací obvod		25/2s
7	Menovitý špičkový výdržný prúd		kA	63			50
8	Menovitý prenosový prúd		A	1300-1700
9	Menovitý vypínací prúd pri zatváraní záťaže		A	630
10	Menovitý vypínací prúd nabíjania kábla		A	50/10
11	Vypínací prúd transformátora		A	20
12	Prerušovací prúd pri poruche uzemnenia kábla		A	100			80
13	Menovitý skratový vypínací prúd		kA	20
14	Menovitý skratový uzatvárací prúd		kA	63			50
15	Trieda ochrany			IP3X
16	Životnosť spínača záťaže		Čas	5000
17	Životnosť uzemňovacieho spínača		Čas	5000

Technické špecifikácie

Hlavné elektrické parametre

• Menovité napätie: 12kV / 24kV / 36kV
• Menovitá frekvencia: 50Hz / 60Hz
• Menovitý prúd: 630A – 1250A
• Skratový vypínací prúd: do 25 kA
• Výkonová frekvencia Odolné napätie: ≥ 42 kV
• Odolné napätie blesku: ≥ 75 kV

Štrukturálne vlastnosti

• Plynom izolovaný kompaktný dizajn rozvádzača
• Integrovaný vákuový istič (VCB)
• Plne utesnená konštrukcia nádrže pre vysokú spoľahlivosť
• Modulárna konfigurácia pre flexibilnú distribúciu energie
• Vhodné pre vnútornú inštaláciu

Aplikácie

TheRozvádzačový panel vnútornej plynom izolovanej kruhovej hlavnej jednotky s VCBsa široko používa v rozvodných sieťach stredného napätia, kde sa vyžaduje spoľahlivé spínanie a ochrana.

• Mestské rozvodné siete elektrickej energie
• Priemyselné napájacie systémy
• Obchodné budovy a obytné komunity
• Železničná a dopravná infraštruktúra
• Ťažobný a hutnícky priemysel
• Projekty prenosu a distribúcie energie
• Pripojenie k sieti obnoviteľnej energie

Kľúčové vlastnosti

• Dizajn uzavretého vákuového ističa– TheRozvádzačový panel vnútornej plynom izolovanej kruhovej hlavnej jednotky s VCBpoužíva pevne utesnený vákuový istič inštalovaný v plynovej komore z nehrdzavejúcej ocele. Táto konštrukcia eliminuje iskrenie v hlavnom okruhu a zabezpečuje dlhú elektrickú životnosť s vysokou spoľahlivosťou izolácie.
• Úplne utesnená a bezúdržbová konštrukcia– Všetky vysokonapäťové komponenty, ako sú prípojnice, odpojovacie spínače, VCB a prúdové transformátory, sú uzavreté vo vnútri utesnenej plynovej nádrže, ktorá ich chráni pred prachom, vlhkosťou a vonkajšou kontamináciou.
• Kompaktná štruktúra– Integrovaný dizajn výrazne znižuje inštalačný priestor, vďaka čomu je ideálny pre vnútorné rozvodne, prefabrikované rozvodne a projekty s obmedzeným priestorom elektrickej miestnosti.
• Vysoká prevádzková bezpečnosť- Vybavený päťstupňovým mechanickým blokovacím systémom a smerovým kanálom na uvoľnenie tlaku, aby sa zabránilo chybnej prevádzke a zabezpečila sa bezpečná prevádzka systému.
• Kompatibilita inteligentnej distribúcie– Vyhradené rozhrania pre elektrickú prevádzku a automatizáciu umožňujú ľahkú integráciu do moderných inteligentných rozvodných sietí, podporovaných prísnou kontrolou kvality a spoľahlivými výrobnými štandardmi Lugao.

Prečo si vybrať Lugao

• Profesionálny výrobca – Lugao Powersa špecializuje na vysokonapäťové a strednonapäťové zariadenia na prenos a rozvod energie.
• Pokročilá výrobná technológia– Presné výrobné procesy a komplexné testovacie systémy zaisťujú spoľahlivosť produktu.
• Prísna kontrola kvality– Vnútorný plynom izolovaný kruhový rozvádzačový panel s VCB spĺňa medzinárodné normy, vrátaneCertifikáty ISO9001, SGS, CCC a CE.
• Priemyselné skúsenosti– Roky skúseností v oblasti suchých transformátorov, olejových transformátorov a zariadení na distribúciu energie.
• Globálna aplikácia– Riešenia Lugao sa široko používajú v energetických sieťach, priemysle, doprave a infraštruktúrnych projektoch po celom svete.
• Technická podpora– Profesionálny servisný tím poskytuje technické poradenstvo a dlhodobú podporu globálnym zákazníkom.

FAQ

1. Aká je hlavná funkcia rozvádzača vnútornej plynom izolovanej kruhovej hlavnej jednotky s VCB?

TheRozvádzačový panel vnútornej plynom izolovanej kruhovej hlavnej jednotky s VCBje určený pre rozvody elektrickej energie stredného napätia. Poskytuje spoľahlivé spínanie, ochranu a izoláciu elektrických obvodov, zaisťuje stabilné napájanie a bezpečnú prevádzku v mestských sieťach, priemyselných zariadeniach a rozvodniach.

2. Aké sú výhody použitia vákuového ističa (VCB) v RMU?

Vákuový istič ponúka vynikajúcu schopnosť uhasiť oblúk, dlhú elektrickú životnosť a minimálne požiadavky na údržbu. Pri integrácii do konštrukcie RMU izolovanej plynom zlepšuje spoľahlivosť spínania, prevádzkovú bezpečnosť a celkovú životnosť zariadenia.

3. Kde je typicky inštalovaný rozvádzač vnútornej plynom izolovanej kruhovej hlavnej jednotky Lugao s VCB?

Je široko inštalovaný vo vnútorných prostrediach distribúcie energie, ako sú kompaktné rozvodne, priemyselné závody, komerčné budovy, obytné komunity, železnice a distribučné systémy obnoviteľnej energie, kde sa vyžaduje priestorová efektívnosť a vysoká spoľahlivosť.

4. Prečo si vybrať Lugao pre plynovú izoláciurozvádzač RMU?

Lugao poskytuje spoľahlivé zariadenia na distribúciu energie podporované pokročilou výrobnou technológiou, prísnou kontrolou kvality a medzinárodnými certifikáciami vrátane ISO9001, SGS, CCC a CE. Vďaka rozsiahlym odborným znalostiam v oblasti transformátorov a energetických zariadení poskytuje Lugao stabilný výkon, dlhú životnosť a profesionálnu technickú podporu pre projekty globálnej energetickej infraštruktúry.
