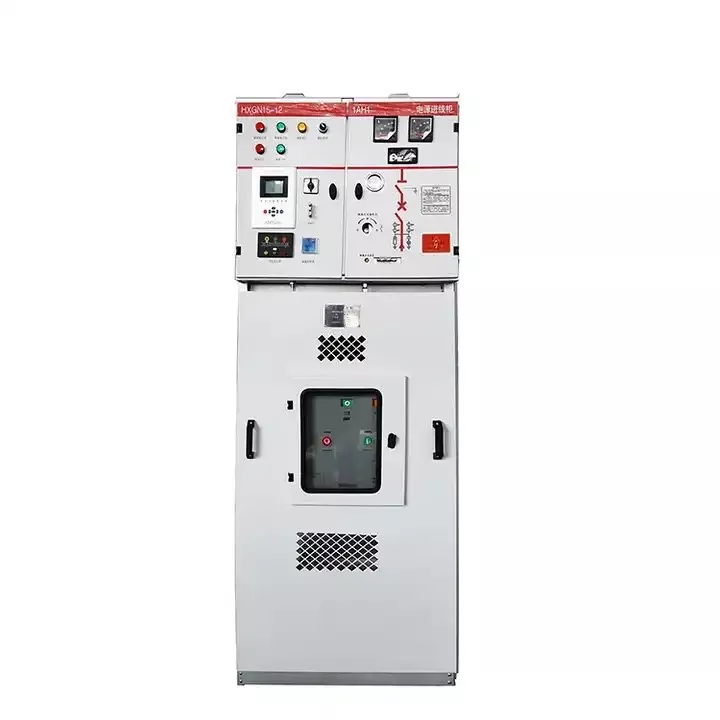

12KV Sf6 vysokonapäťový rozvádzač kruhovej hlavnej jednotky

Ako výrobca a dodávateľ v Číne ponúkame prispôsobený rozvádzač 12KV Sf6 vysokonapäťovej kruhovej hlavnej jednotky vo vysokej kvalite, ale za lacnú cenu pre veľkoobchodníkov. TheVysokonapäťové RMUobsahuje kovovú skrinku s extrémne vysokým ochranným krytím, ktorá účinne zabraňuje prenikaniu vonkajšej vlhkosti do skrinky a tým predlžuje životnosť komponentov. Celková konštrukcia je pevná, čo umožňuje operátorom používať ju pohodlne a zároveň minimalizuje potrebu častej údržby. Skriňa sa skladá z niekoľkých sekcií, vrátane priehradky prípojníc a utesnenej priehradky pre hlavnú prípojnicu, prístrojovej priehradky na inštaláciu relé a nakoniec káblovej priehradky zodpovednej za pripojenie prichádzajúcich a odchádzajúcich káblov. Utesnená priehradka je vybavená spínačmi pre operácie, ako je pripojenie a izolácia, vďaka čomu je pre operátorov užívateľsky prívetivá.

12KV Sf6 vysokonapäťový rozvádzač kruhovej hlavnej jednotky používa na izoláciu fluorid sírový, vyznačuje sa relatívne jednoduchou štruktúrou a vysokou nákladovou efektívnosťou. Komponenty vo vnútri skrinky je možné vybrať podľa aktuálnych požiadaviek a skrinky je možné kombinovať tak, aby vytvorili systém kruhovej siete s viacerými okruhmi. Celkový objem je relatívne kompaktný, vďaka čomu je vhodný do priemyselných parkov, obchodných komplexov a iných oblastí.

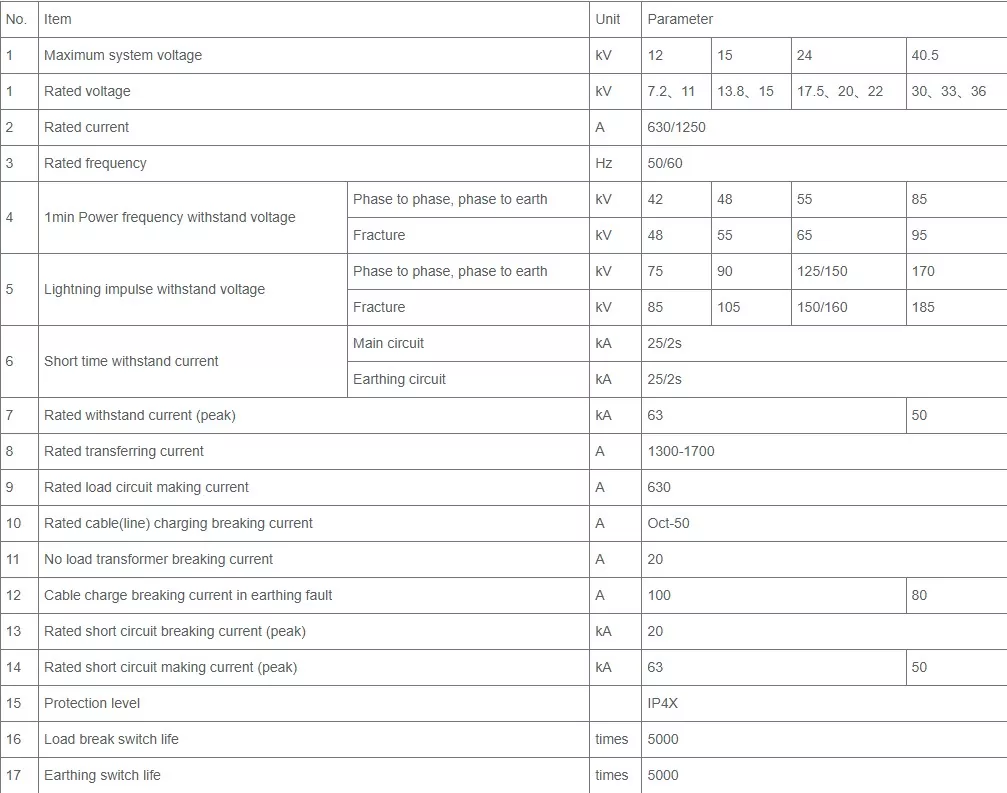

Parameter

Prevádzkové prostredie

1. Normálny rozsah prevádzkovej teploty je -40°C až +55°C. Ak teplota prekročí tento rozsah, prispôsobenie je potrebné prediskutovať so spoločnosťou LUGAO.

2. Normálna relatívna vlhkosť by mala byť nižšia ako 95 %.

3. Štandardná prevádzková výška je menšia ako 4 000 metrov.

4. Počas inštalácie sa skrinka nesmie nakláňať; mala by byť umiestnená vzpriamene a základňa vyrovnaná.

5. Rozvádzač nesmie byť dlhší čas ponorený do vody.

6. Uchovávajte mimo oblastí s chemickou koróziou alebo nebezpečenstvom výbuchu.

Vlastnosti

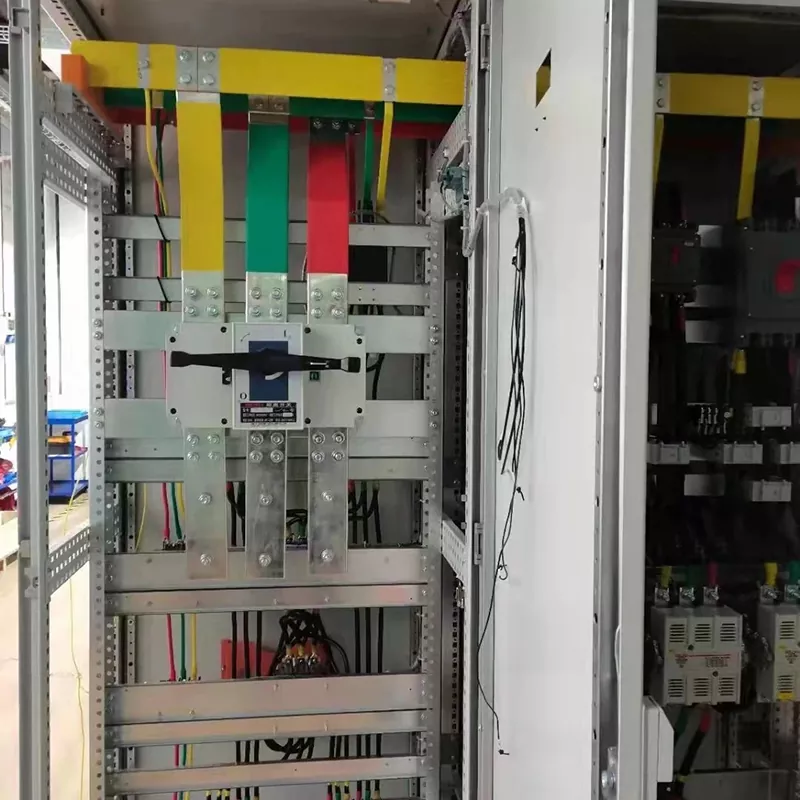

Kryt jednotky, prístupové dvierka a horná komora prechádzajú precíznym nástrekom, ktorý zaisťuje trvanlivý, jednotný ochranný povrch, ktorý chráni pred koróziou a mechanickým opotrebením. Všetky skrine obsahujú primárnu uzemňovaciu prípojnicu navrhnutú tak, aby umožnila bezpečné uzemnenie v blízkosti štrukturálnej konštrukcie skrine. Kovové komponenty – vrátane uzemňovacích spínačov a blokovacích mechanizmov – sú starostlivo pripojené k uzemňovacej prípojnici, zatiaľ čo na skrutkových spojoch sa používajú medené opletené spoje na zabezpečenie elektrickej kontinuity a rozptylu poruchového prúdu.

Na zmiernenie vnútorného pretlaku a rizík súvisiacich s oblúkom je do zadnej konštrukcie skrine strategicky integrovaný panel na zníženie tlaku, ktorý je navrhnutý tak, aby bezpečne reguloval vypúšťanie plynu v zriedkavých scenároch porúch. Horná priehradka prípojníc je zabezpečená skrutkami odolnými voči neoprávnenej manipulácii, čo umožňuje ľahký vonkajší prístup pre prípojnice počas inštalácie alebo údržby. Horná komora pomocných zariadení ponúka všestranné možnosti konfigurácie, umiestnenie svorkovníc, riadiacich modulov a ďalších komponentov. Zdvihnutím tohto pododdelenia dizajn optimalizuje priestor pre systémy ochrany relé, čím sa zvyšuje prevádzková účinnosť.

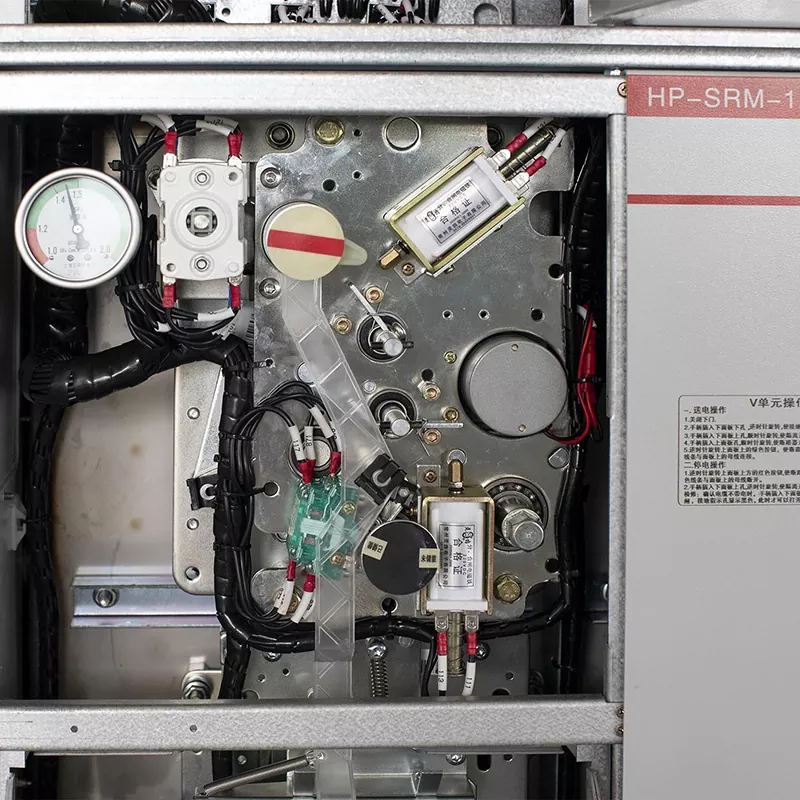

Najmä odpínač záťaže a uzemňovací spínač sú vybavené modulárnym blokovacím mechanizmom, zatiaľ čo uzemňovací spínač a prístupové dvierka využívajú systém pozitívneho blokovania. Prostredníctvom definovanej prevádzkovej sekvencie – zatvorením dverí, zapnutím uzemňovacieho spínača a aktiváciou odpínača záťaže – sa dosiahne funkcia automatického blokovania. Táto sekvenčná logika minimalizuje prevádzkové chyby, zabraňuje neoprávnenému prístupu počas živej prevádzky a posilňuje celkové bezpečnostné protokoly systému, čím zaisťuje súlad s prísnymi štandardmi priemyselnej bezpečnosti.

Doprava
