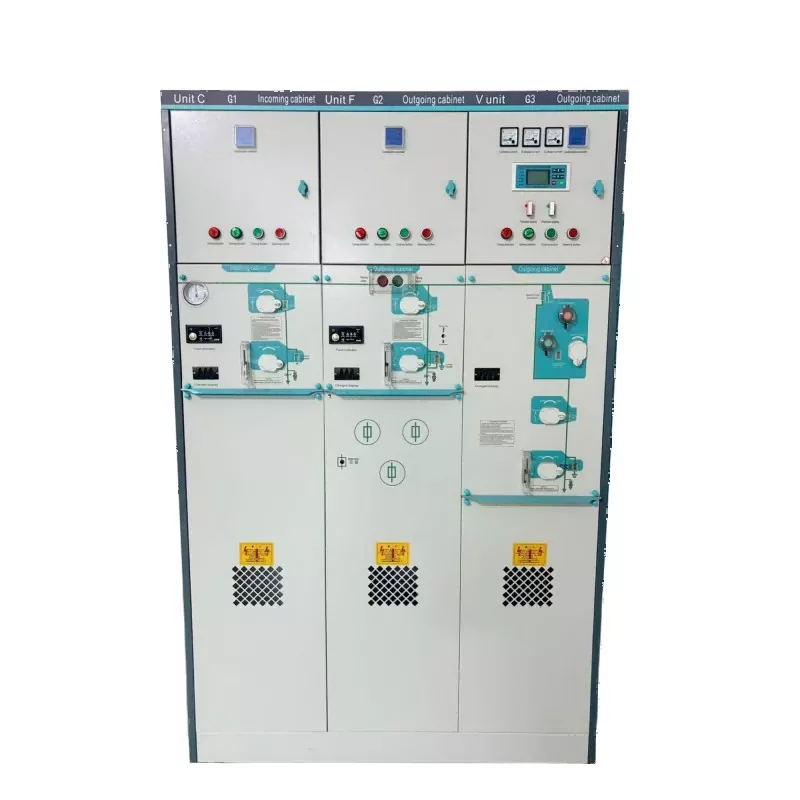

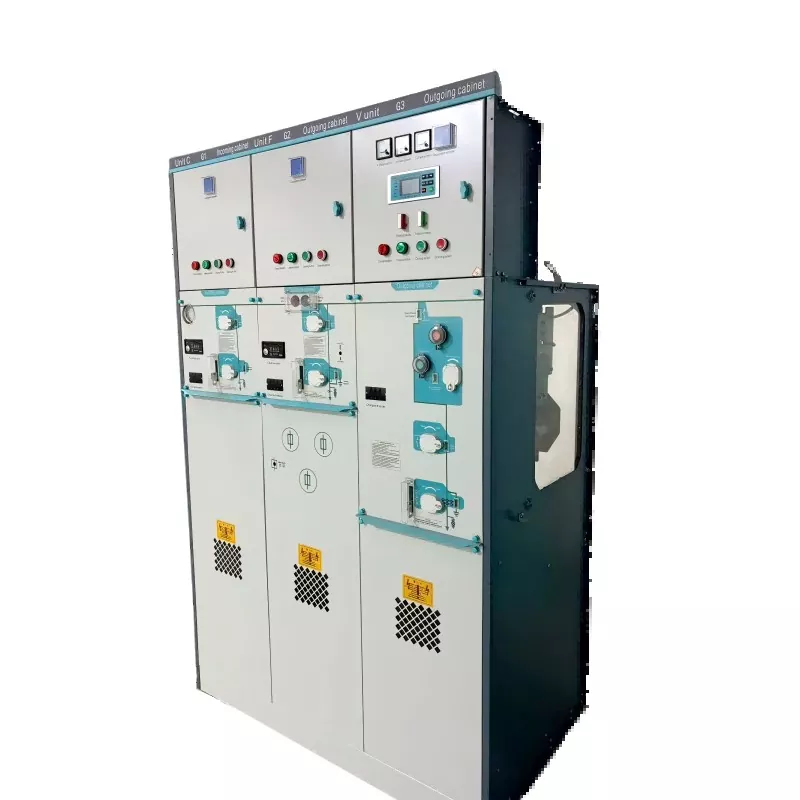

Vysokonapäťová SF6, plne izolovaná elektrická kruhová rozvodná jednotka, kompaktný rozvádzač

Táto utesnená konštrukcia izoluje všetky vysokonapäťové komponenty od vonkajšieho prostredia, čím chráni zariadenie pred prachom, vlhkosťou, kondenzáciou a korozívnymi látkami. Navrhol a vyrobilLugao, rozvádzač poskytuje bezpečné, spoľahlivé a priestorovo efektívne riešenia pre moderné rozvody energie.

Hlavné technické parametre

Kľúčové vlastnosti a výhody

Plne izolovaná a utesnená konštrukcia

• TheVysokonapäťová SF6, plne izolovaná elektrická kruhová rozvodná jednotka, kompaktný rozvádzačpoužíva laserom zváranú nádrž z nehrdzavejúcej ocele naplnenú plynom SF6.
• Všetky živé komponenty sú utesnené vo vnútri krytu, aby sa zabránilo vystaveniu vonkajším podmienkam prostredia.
• Poskytuje vynikajúci izolačný výkon a vysoký stupeň ochrany.

Kompaktný a priestorovo úsporný dizajn

• Kompaktná modulárna konštrukcia výrazne znižuje inštalačný priestor.
• Ideálne pre kompaktné rozvodne, podzemné rozvody a priestorovo obmedzené zariadenia.
• Flexibilná konfigurácia modulov podporuje rôzne distribučné aplikácie.

Bezúdržbová prevádzka

• Plne utesnený dizajn eliminuje rutinnú údržbu vysokonapäťových komponentov.
• Počas projektovanej životnosti nie je potrebné dopĺňať plyn SF6.
• Zabezpečuje spoľahlivú dlhodobú prevádzku aj v náročných podmienkach.

Vysoká bezpečnosť a spoľahlivosť

• Vybavené mechanickými blokovacími systémami, aby sa zabránilo chybnej prevádzke.
• Vnútorná ochrana pred oblúkom a kanál na odľahčenie tlaku zlepšujú prevádzkovú bezpečnosť.
• Kovová konštrukcia zaisťuje stabilný výkon v náročných inštaláciách.

Aplikácie

TheVysokonapäťová SF6, plne izolovaná elektrická kruhová rozvodná jednotka, kompaktný rozvádzačje široko používaný v moderných energetických distribučných sieťach, kde je základom spoľahlivosť a kompaktný dizajn.

• Mestské a vidiecke rozvodné siete elektrickej energie
• Kompaktné a podzemné rozvodne
• Priemyselné závody a výrobné zariadenia
• Obchodné budovy a obytné komunity
• Železničné a dopravné energetické systémy
• Ťažobné a infraštruktúrne projekty
• Pobrežné a drsné environmentálne zariadenia

Charakteristika produktu

Modulárne funkčné jednotky

• Modul C:Spínacia jednotka záťaže používaná na spínanie káblov a transformátorov.
• F modul:Záťažový spínač s kombináciou poistiek na ochranu transformátora.
• Modul V:Jednotka vákuového ističa vhodná pre časté spínacie operácie.
• D modul:Priame káblové pripojenie pre nespínané podávače.
• M modul:Meracia jednotka s napäťovými a prúdovými transformátormi.

Možnosť flexibilného rozšírenia

• Vysokonapäťová SF6 plne izolovaná elektrická kruhová rozvodná jednotka Kompaktný rozvádzač podporuje modulárne rozšírenie pomocou plynom izolovaných zbernicových konektorov.
• Umožňuje jednoduché pridávanie nových funkčných modulov podľa požiadaviek projektu.

Spoľahlivý konštrukčný dizajn

• Laserom zváraná plynová nádrž z nehrdzavejúcej ocele pre vysokú odolnosť.
• Pozorovacie okienko pre prehľadné sledovanie polohy spínača.
• Navrhnuté pre dlhodobú prevádzku v náročných prostrediach.

FAQ

1. Aké úrovne napätia podporuje táto kruhová hlavná jednotka?

TheVysokonapäťová SF6, plne izolovaná elektrická kruhová rozvodná jednotka, kompaktný rozvádzačje určený pre vysokonapäťové sústavy vrátane rozvodných sietí 12kV, 24kV a 36kV.

2. Aké možnosti konfigurácie sú k dispozícii?

Tento rozvádzač podporuje modulárne konfigurácie, ako sú jednotky spínačov záťaže (C), ochranné jednotky poistiek (F), moduly vákuových ističov (V), moduly priameho káblového pripojenia (D) a meracie moduly (M).

3. Dá sa kruhová hlavná jednotka po inštalácii rozšíriť?

áno. Prídavné moduly je možné pripojiť pomocou plynom izolovaných prípojnicových konektorov, čo umožňuje flexibilné rozšírenie systému, keď sa distribučná sieť rozrastá.

4. Aké bezpečnostné ochrany sú zahrnuté?

Systém obsahuje mechanické blokovania, uzemňovacie spínače, vnútornú oblúkovú ochranu a kanály na odľahčenie tlaku na zaistenie bezpečnej prevádzky.

5. Aká dlhá je typická životnosť?

Vďaka utesnenej nádrži z nehrdzavejúcej ocele a plynovej izolácii SF6 je zariadenie určené na dlhodobú prevádzku so životnosťou až 30 rokov za bežných prevádzkových podmienok.
