Spínacie zariadenia sú chrbticou každého moderného elektrického energetického systému. Od terminálov generátora v elektrárni až po posledný rozvodný panel v komerčnej budove, rozvádzač vykonáva základné funkcie spínania, ochrany, izolácie a monitorovania, ktoré zabezpečujú bezpečný a spoľahlivý tok energie. Bez nej by nebola možná riadená prevádzka ani bezpečné poruchové riadenie elektrických sietí.
Ako rastie globálny dopyt po elektrickej energii, energetické siete sa stávajú zložitejšími a integrácia obnoviteľných zdrojov energie sa zrýchľuje, požiadavky kladené na rozvádzače sa rýchlo vyvíjajú. Vyššie hodnoty odolnosti voči skratu, inteligentnejšia koordinácia ochrany, integrácia digitálneho monitorovania a prísnejšie štandardy environmentálneho správania menia špecifikácie, ktoré požadujú energetické spoločnosti, priemyselní prevádzkovatelia a vývojári infraštruktúry na celom svete.
Táto biela kniha poskytuje dôkladné preskúmanie technológie rozvádzačov naprieč triedami napätia – od nízkonapäťových distribučných rozvádzačov po strednonapäťové kruhové hlavné jednotky a vysokonapäťové rozvádzače s kovovým krytom. Zahŕňa inžinierske princípy, ktoré sú základom každej kategórie produktov, kľúčové výkonnostné parametre a štandardy, ktorými sa riadia špecifikácie, primárne aplikačné domény a štruktúrovanú metodiku obstarávania, ktorá slúži ako vodítko pre rozhodnutia o výbere technológie.
Lugao Power Co., Ltd. je popredný čínsky výrobca kompletného napäťového rozsahu rozvádzačov, ktorý ponúka produkty certifikované podľa noriem IEC, ANSI a IEEE so schopnosťou OEM, silnou zákazníckou technickou podporou a rozsiahlymi globálnymi exportnými skúsenosťami. Tento dokument tiež predstavuje produktové portfólio Lugao Power, výrobné možnosti a konkurenčné postavenie ako spoľahlivého dodávateľského partnera pre globálne projekty rozvádzačov.
Globálna inštalovaná kapacita výroby elektrickej energie presiahla 9 000 GW v roku 2024 a naďalej rastie približne o 3 % ročne. Každý watt tejto kapacity – či už je generovaný uhlím, plynom, jadrovou energiou, vodou, slnečnou energiou alebo vetrom – musí na svojej ceste od generátora k spotrebiteľovi niekoľkokrát prejsť rozvádzačovými systémami. Spoľahlivá a bezpečná prevádzka tejto infraštruktúry rozvádzačov nie je len technickým aspektom; je predpokladom fungovania modernej spoločnosti.
Prístup k elektrine, spoľahlivosť siete a rýchlosť rozširovania infraštruktúry sú rozhodujúce faktory ekonomickej konkurencieschopnosti. Výpadky elektriny spôsobené poruchami rozvádzačov stoja priemyselné ekonomiky miliardy dolárov ročne v strate výroby a poškodených zariadeniach. Conversely, well-designed, properly maintained switchgear systems enable high-availability networks that underpin everything from hospital operations to semiconductor fabrication to data centre services.
Globálny trh s rozvádzačmi bol v roku 2023 ocenený na približne 127 miliárd USD a predpokladá sa, že do roku 2030 porastie s CAGR 6,8 – 7,9 % a dosiahne odhadom 200 – 215 miliárd USD. Medzi hlavné faktory rastu patria:
| región | 2023 (USD B) | 2030 F (USD B) | CAGR | Primárny ovládač |
| Ázijsko-pacifický región | 52,4 USD | 87,6 USD | 7,6 % | Industrializácia |
| Európe | 28,1 USD | 44,8 USD | 6,9 % | Modernizácia siete, postupné vyraďovanie SF₆ |
| Severná Amerika | 24,6 USD | 39,4 USD | 7,0 % | Starnutie infra, RE build-out |
| Stredný východ a Afrika | 12,3 USD | 22,1 USD | 8,7 % | Elektrifikácia |
| Latinská Amerika | 9,6 USD | 15,7 USD | 7,2 % | Rozšírenie mriežky |
Tabuľka 1 – Globálny trh s rozvádzačmi podľa regiónu, 2023 – 2030 (indikatívny)
termín "spínací prístroj“ označuje súhrnne kombináciu elektrických odpojovačov, poistiek, ističov a súvisiacich ovládacích, ochranných, meracích a monitorovacích zariadení zostavených ako koordinovaný integrovaný systém. Rozvádzač riadi, chráni a izoluje elektrické zariadenia v energetických systémoch. Je to rozhranie medzi napájacou sieťou a záťažou, ktorú obsluhuje, a mechanizmus presadzovania ochranných a kontrolných schém, ktoré udržiavajú sieť v bezpečí.
Zostava rozvádzača sa môže vo fyzickom meradle pohybovať od jednej nízkonapäťovej rozvodnej dosky, ktorá zaberá niekoľko stoviek milimetrov priestoru na stene, až po plynom izolovanú vysokonapäťovú rozvodňu s rozlohou tisícok štvorcových metrov. Napriek tomuto rozsahu, všetky rozvádzače vykonávajú rovnakú sadu základných funkcií.
| Funkcia | Popis a dôležitosť |
| Prepínanie | Vytváranie a vypínanie elektrických obvodov za normálnych prevádzkových podmienok. Umožňuje plánovanú rekonfiguráciu siete, prenosy záťaže a izoláciu zariadení pre údržbu. |
| Ochrana | Detekcia abnormálnych podmienok (nadprúdy, skraty, zemné poruchy, výkyvy napätia) a spustenie rýchleho prerušenia obvodu, aby sa obmedzilo poškodenie zariadenia a zabránilo sa kaskádovým poruchám. |
| Izolácia | Vytvorenie osvedčeného, viditeľného a bezpečného elektrického prerušenia v obvode, čo umožňuje personálu pracovať na zariadení bez napätia bez rizika neúmyselného opätovného zapnutia. |
| Meranie a meranie | Meranie napätia, prúdu, výkonu, energie, účinníka a harmonických pre fakturáciu, monitorovanie, riadenie záťaže a hodnotenie kvality energie. |
| Monitorovanie a kontrola | Poskytovanie lokálnej a vzdialenej viditeľnosti stavu okruhu, alarmových podmienok a stavu zariadenia; umožňujúce operácie diaľkového spínania cez SCADA alebo automatizačné systémy rozvodní. |
Tabuľka 2 — Päť základných funkcií rozvádzača
Najkritickejšou a technicky najnáročnejšou funkciou rozvádzača je prerušenie poruchového prúdu. Keď dôjde ku skratu v napájacom systéme, poruchové prúdy môžu v priebehu milisekúnd dosiahnuť hodnoty 10–50-násobku normálneho prevádzkového prúdu. Ak sa tieto poruchové prúdy rýchlo neprerušia, spôsobia katastrofálne tepelné a mechanické poškodenie káblov, transformátorov a iných zariadení.
Istič – primárne vypínacie zariadenie v zostave rozvádzača – musí vykonať tri činnosti v rýchlom slede: zistiť poruchu (cez súvisiace ochranné relé), oddeliť elektrické kontakty a uhasiť oblúk, ktorý sa tvorí medzi oddeľovacími kontaktmi. Mechanizmus zhášania oblúka je kľúčovým rozdielom medzi rôznymi technológiami ističov a je podrobne diskutovaný v kapitole 7.
Najzákladnejšia klasifikácia rozvádzačov je podľa úrovne napätia, pri ktorej pracuje. Úroveň napätia určuje požadované vzdialenosti izolácie, úrovne energie oblúka, rozmery zariadenia a príslušné normy. Štandardná priemyselná klasifikácia napätia je:
| Trieda napätia | Rozsah napätia | Typické aplikácie | Primárne štandardy |
| Nízke napätie (LV) | Až 1 000 V AC | Stavebné rozvody, riadenie motorov, priemyselné panely | IEC 61439, IEC 60947, UL 508A |
| Stredné napätie (MV) | 1 kV – 52 kV | Primárna distribúcia, priemyselné zásobovanie, projekty RE | IEC 62271-100 / -200 / -202 |
| Vysoké napätie (HV) | 52 kV – 800 kV | Prenosové rozvodne, sieťové prepojenia | IEC 62271-100 / -203, IEEE C37 |
| Ultra-vysoké napätie (UHV) | Nad 800 kV | Chrbtica diaľkového prenosu HVDC/HVAC | IEC 62271 (špeciálny) |
Tabuľka 3 – Klasifikácia rozvádzača podľa úrovne napätia
Poznámka:Definície „stredného napätia“ a „vysokého napätia“ sa medzi normalizačnými orgánmi a regionálnymi konvenciami líšia. V terminológii IEC zahŕňa HV všetky napätia nad 1 kV s ďalším rozdielom medzi „vysokým napätím“ (1–52 kV, niekedy odborníkmi nazývané MV) a „extra vysokým napätím“ (EHV) nad 52 kV. Táto biela kniha používa konvenciu: LV ≤1 kV; MV = 1–52 kV; VN = 52–800 kV.
Okrem úrovne napätia je rozvádzač klasifikovaný aj podľa niekoľkých ďalších dôležitých rozmerov:
| Rozmer | kategórie |
| Izolačné médium | Vzduchom izolované (AIS), plynom izolované SF₆ (GIS), vákuum, olej (staršie), pevné dielektrikum |
| Typ krytu | Kovové, kovové, skriňové, otvorené (vonkajšie) |
| Prerušujúce médium | Vzduchový prúd, olej, vákuum, SF₆, CO₂ / čistý vzduch (vystupujúci) |
| Vnútorné / Vonkajšie | Vnútorné rozvádzače (riadené prostredie); Vonkajší rozvádzač (konštrukcia odolná voči poveternostným vplyvom) |
| Pevné / Stiahnuteľné | Pevne namontované ističe (nižšie náklady, menšia flexibilita) verzus výsuvné/výsuvné ističe (jednoduchšia údržba, výmena za tepla) |
Tabuľka 4 – Ďalšie rozmery klasifikácie rozvádzača
Nízkonapäťové rozvádzače pracujú pri systémových napätiach do 1 000 V AC (alebo 1 500 V DC), čím pokrývajú konečnú fázu distribúcie energie ku koncovým užívateľom. Rozvádzače NN sú najpočetnejšie podľa počtu jednotiek zo všetkých kategórií rozvádzačov – doslova miliardy jednotiek sú inštalované po celom svete v obytných, komerčných a priemyselných budovách, dátových centrách, nemocniciach a výrobných zariadeniach. Napriek nižšej úrovni napätia nie je rozvádzač NN jednoduchý; moderné NN systémy musia zvládať veľké poruchové prúdy, zložité harmonické prostredia, vysoké hustoty pripojených záťaží a čoraz sofistikovanejšie požiadavky na kvalitu energie a energetického manažmentu.
Nízkonapäťová zostava rozvádzača a ovládacieho zariadenia (LVSCA), definovaná normou IEC 61439, zvyčajne obsahuje nasledujúce funkčné komponenty:

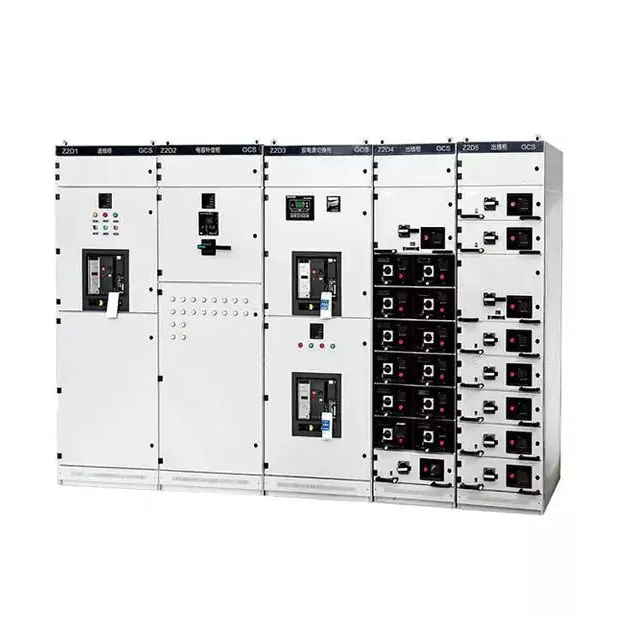

Obrázok 1 – Nízkonapäťový hlavný rozvodný rozvádzač
IEC 61439 definuje niekoľko typov nízkonapäťových spínacích a riadiacich zostáv (LVSCA) na základe ich konštrukcie a funkčných charakteristík:
| Parameter | Popis a typické hodnoty |
| Menovité napätie (Ue) | Prevádzkové napätie zostavy. Bežné hodnoty: 230/400 V, 400/690 V, 1 000 V. |
| Menovitý prúd (In) | Maximálny trvalý prúd, ktorý môže zostava prenášať bez prekročenia teplotných limitov. Rozsah: 63 A až 6 300 A. |
| Odolnosť voči skratu (Icw) | Špičkový a krátkodobý výdržný prúd. Typické hodnoty: 25 kA, 50 kA, 80 kA (1 s alebo 3 s). |
| Vypínacia kapacita (Icu / Ics) | Konečná (Icu) a servisná (Ics) skratová vypínacia schopnosť ističov. Musí prekročiť maximálny potenciálny poruchový prúd v mieste inštalácie. |
| Stupeň ochrany (IP) | IP3X minimum pre vnútorné priemyselné; IP54 alebo IP65 pre vonkajšie alebo drsné prostredie podľa IEC 60529. |
| Forma vnútornej separácie | IEC 61439 Formuláre 1–4b definujú oddelenie medzi funkčnými jednotkami a prípojnicami. Vyššie formy zlepšujú bezpečnosť a kontrolu porúch. |
Tabuľka 5 – Kľúčové technické parametre rozvádzača NN
Vysokonapäťové rozvádzače pracujú v rozsahu 1 kV až 52 kV a predstavujú primárnu spínaciu a ochrannú úroveň pre rozvodné siete elektrickej energie. Nachádza sa na sekundárnych termináloch hromadných prenosových staníc, v primárnych distribučných rozvodniach, vo veľkých priemyselných zariadeniach, v mieste pripojenia zariadení na výrobu obnoviteľnej energie a v skriňových transformátorových staniciach. Rozvádzač VN určuje rýchlosť odstraňovania porúch, selektivitu ochrany a prevádzkovú flexibilitu distribučnej siete.
Segment MV prechádza najvýznamnejšou technologickou transformáciou akejkoľvek kategórie rozvádzačov, ktorá je poháňaná vyraďovaním plynu SF₆, integráciou digitálnej ochrany a monitorovania a požiadavkami architektúr inteligentných sietí.

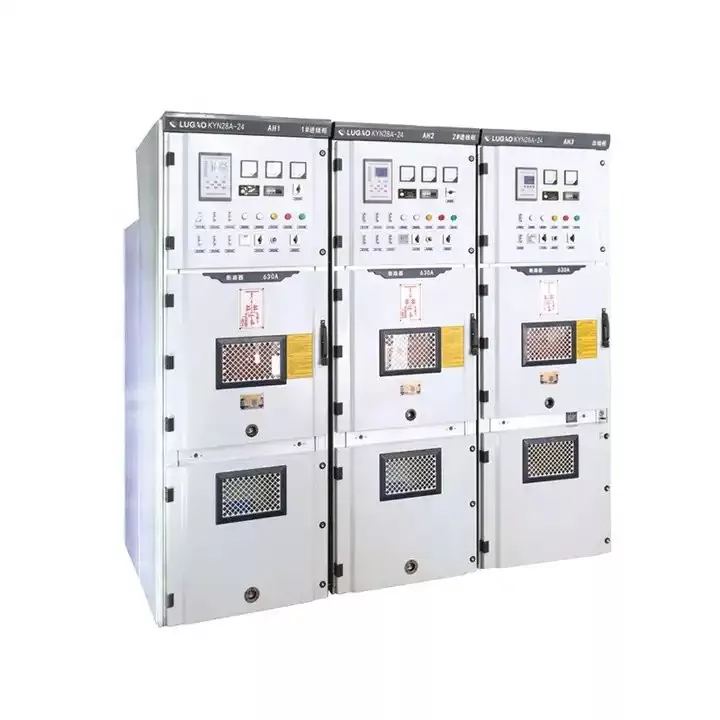

| Typ konštrukcie | Vlastnosti a aplikácie |
| Kovový spínací prístroj | Všetky živé časti sú uzavreté v uzemnenom kovovom kryte so samostatnými priehradkami pre prípojnice, spínacie zariadenia a káblové spojenia. Norma pre moderné vnútorné inštalácie VN (IEC 62271-200). |
| Kovový spínací prístroj | Podkategória s celokovovými bariérami medzi všetkými živými časťami a oddeleniami. Najvyššia úroveň ochrany vnútorných porúch (IEC 62271-200 LSC2B). |
| Rozvádzač skriňového typu | Panely skríň, ktoré nie sú odolné voči oblúku, zostavené do zostáv. Ekonomickejšie, ale s nižším výkonom oblúka. |
| Plynom izolované rozvádzače (GIS) | Všetky živé časti uzavreté v utesnených krytoch naplnených SF₆ alebo alternatívnych plynových krytoch. Vysoko kompaktný, vhodný pre priestorovo obmedzené inštalácie. |
| Vzduchom izolovaný rozvádzač (AIS) | Používa vzduchovú izoláciu v kovových krytoch alebo otvorených konštrukciách. Väčšia pôdorysná plocha, ale jednoduchšia a cenovo výhodnejšia. |
Ring Main Unit (RMU) je kompaktná, vo výrobe zapečatená zostava VN rozvádzača určená pre kruhové rozvodné siete – štandardná topológia pre mestské a prímestské káblové systémy VN. RMU zvyčajne poskytuje dve polohy prepínača kruhového podávača plus jednu alebo viac pozícií transformátorového podávača s ochrannými zariadeniami.

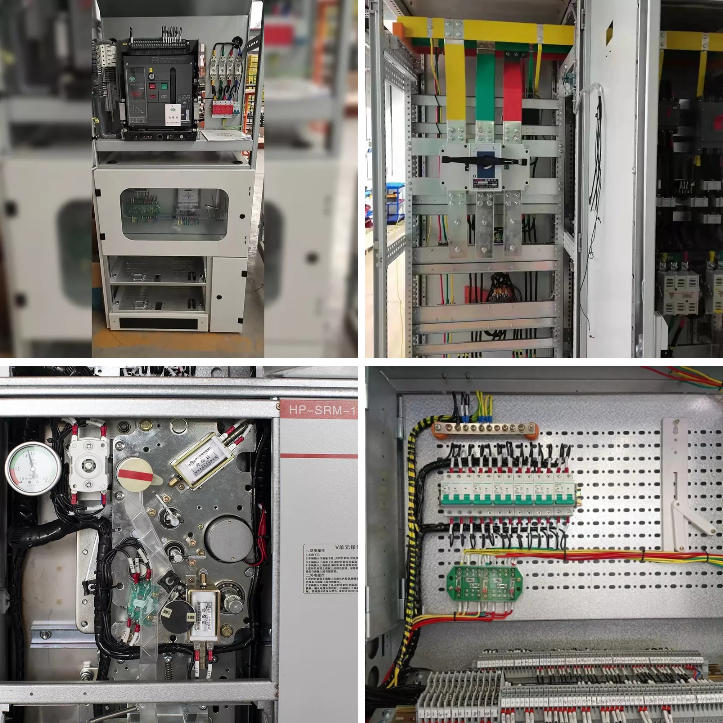

Obrázok 2 – Ring Main Unit (RMU): Kompaktný rozvádzač vysokého napätia pre distribučné siete
RMU sú dostupné v dvoch variantoch primárnej izolácie:
| Technológia | Prevádzkový princíp | Kľúčové výhody | Obmedzenia |
| Vákuové CB | Oblúk zhášaný vo vysokovákuovej prerušovacej fľaši | Dlhá životnosť (>10 000 operácií), bez plynu, kompaktný, nenáročný na údržbu | Obmedzené na ≤52 kV |
| SF₆CB | Prúd plynu zháša oblúk v tlakovej komore | Vysoká vypínacia schopnosť, vynikajúca izolácia, kompaktnosť | Vysoký GWP (~23 500), environmentálne obavy, vyžaduje sa monitorovanie plynu |
| Air-Blast CB | Vysokotlakový vzduch zháša oblúk | Bez nebezpečných plynov, vhodné na vonkajšie použitie | Veľké rozmery, vysoká údržba, do značnej miery zastarané |
Tabuľka 6 — Porovnanie technológie ističa vysokého napätia
| Parameter | Typický rozsah / hodnoty |
| Menovité napätie | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Menovitý normálny prúd | 630 A, 1 250 A, 1 600 A, 2 000 A, 2 500 A, 3 150 A, 4 000 A |
| Skratový vypínací prúd | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Krátkodobá odolnosť | Typicky 1 s alebo 3 s pri menovitom skratovom prúde |
| Odolnosť voči blesku (LIWV) | 60 kV (trieda 7,2 kV) až 250 kV (trieda 52 kV), podľa IEC 62271-1 |
| Operačný mechanizmus | Motor s pružinou (štandard); manuálne alebo solenoidové možnosti |
| Použiteľná norma | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Tabuľka 7 — Technické špecifikácie rozvádzača VN
Vysokonapäťové rozvádzače pracujú pri systémových napätiach nad 52 kV, s bežne používanými napätiami 72,5 kV, 145 kV, 245 kV, 420 kV a 550 kV. Toto zariadenie tvorí kritickú spínaciu a ochrannú infraštruktúru hromadnej prenosovej siete – najvyššiu energetickú vrstvu energetického systému, ktorá je zodpovedná za prepravu veľkého množstva elektrickej energie na veľké vzdialenosti medzi výrobnými strediskami a regionálnymi strediskami zaťaženia.
Dôsledky zlyhania vysokonapäťového rozvádzača sú vážne: jediný chybný istič na hlavnej 220 kV rozvodni môže odpojiť stovky megawattov výroby alebo záťaže. Poškodenie zariadenia v dôsledku poruchových prúdov na úrovni VN môže byť katastrofálne a nákladné. Tento kontext vysvetľuje extrémne náročné požiadavky na výkon a prísne testovacie požiadavky, ktoré musia VN rozvádzače spĺňať.
V technológii AIS sú komponenty VN rozvádzačov — ističe, odpojovače, uzemňovače, prístrojové transformátory — inštalované v konštrukciách pod holým nebom, kde vzduch poskytuje izoláciu medzi živými časťami a zemou. Podstanice AIS sú štandardom pre prepínanie na úrovni prenosu už desaťročia a zostávajú celosvetovo bežné vďaka jednoduchosti, nižším nákladom a jednoduchosti údržby a kontroly.
Napájacie stanice AIS vyžadujú značnú plochu pôdy na udržanie bezpečnostných vzdialeností. Typická 220 kV rozvodňa AIS môže vyžadovať 1 až 3 hektáre s niekoľkometrovou vzdialenosťou medzi fázami a zemou.
V technológii GIS sú všetky komponenty pod napätím umiestnené v utesnených valcových hliníkových krytoch naplnených plynom SF₆. Vynikajúce dielektrické vlastnosti SF₆ umožňujú drastické zníženie vzdialenosti medzi fázami a medzi fázami, čím sa plocha rozvodne zmenšuje na 10–15 % ekvivalentnej plochy AIS.
GIS je preferovaný v priestorovo obmedzených prostrediach, ako sú mestské podzemné rozvodne, pobrežné plošiny, vysokohorské lokality a silne znečistené priemyselné oblasti.
Obrázok 3 – Prenosová rozvodňa vysokonapäťového plynom izolovaného rozvádzača (GIS).
Hybridné rozvádzače integrujú viacero primárnych funkcií (istič, odpojovač, uzemňovač, prúdový transformátor) do jedného kompaktného modulu naplneného SF₆. To ponúka prechodné zníženie stopy medzi AIS a GIS, za cenu medzi týmito dvoma. HGIS sa čoraz viac používa pri rozširovaní brownfieldov a pridávaní kapacít, kde je úplný GIS cenovo nedostupný.
Dominantnou technológiou VN je tlmič typu SF₆ alebo istič s vlastným výbuchom. Vylepšenia kontaktnej geometrie a riadenia oblúka znižujú prevádzkovú energiu a umožňujú spoľahlivé pružinové mechanizmy namiesto veľkých hydraulických/pneumatických pohonov. Fázované alternatívy SF₆ pre HV (zmesi CO₂/O₂, vákuové prerušovače) sú stále predmetom výskumu, s obmedzeným komerčným nasadením od roku 2026.
| Parameter | Špecifikácia rozvádzača Lugao HV |
| Rozsah napätia | 3 600 V – 40 500 V (v súlade s definíciami napäťových tried IEC 62271-1) |
| Menovitý normálny prúd | Až 4000 A |
| Odolnosť voči skratu | Až 50 kA (krátkodobá výdrž 1 s) |
| Typ krytu | Plne izolovaná kovová skriňa; vnútorné a vonkajšie konfigurácie |
| Izolačné médium | Vzduchom izolované (AIS) / pevné izolované; K dispozícii sú konfigurácie SF₆ |
| Súlad s normami | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE séria C37 |
| Certifikácie | CE, ISO, CCC; Typovo testované treťou stranou |
Tabuľka 8 — Technické špecifikácie rozvádzača Lugao Power HV
Keď sa kontakty ističa oddelia pri zaťažení alebo poruchovom prúde, elektrická energia udrží medzi kontaktmi plazmový oblúk. Teploty dosahujú 5 000 – 20 000 K, pričom až do zhasnutia prenášajú plný poruchový prúd. Schopnosť zhášania oblúka ističa – rýchlosť prerušenia pri nule prirodzeného prúdu – určuje maximálny prerušiteľný poruchový prúd (vypínaciu kapacitu) a prepúšťanie energie.
Prerušovacie médium, geometria kontaktov a návrh ovládacieho mechanizmu definujú výkon ističa a požiadavky na údržbu.
| Stredná | Rozsah napätia | Breaking Performance | Vplyv na životné prostredie | Údržba | Trend |
| Vákuum | NN – 52 kV | Výborne | žiadne | Veľmi nízka | Rastúce |
| SF₆ plyn | MV – HV | Výborne | 23 500 GWP ⚠ | Nízka (utesnená) | Regulované ↓ |
| vzduch (ACB) | LV | Dobre | žiadne | Mierne | Stabilný |
| Olej (hromadne) | MV (staré) | Dobre | Riziko požiaru | Vysoká | Dedičstvo ↓ |
| Zmes CO₂ | MV–HV (dev) | Vznikajúci | GWP ~1 | TBD | Fáza výskumu a vývoja |
Tabuľka 9 — Porovnanie médií na zhášanie oblúka medzi kategóriami rozvádzačov
Nariadenie EÚ o F-plynoch (EÚ 2024/573) od roku 2030 postupne vyraďuje SF₆ z nových zariadení vysokého napätia. Ostatné regióny prijímajú podobné pravidlá. Industry responses include:
⚠ POZNÁMKA K OBSTARÁVANIU
Pre projekty so životnosťou 20 – 30 rokov sa špecifikáciou technológie bez SF₆ vyhnete nákladom na skorú výmenu. Vákuové rozvádzače s pevnou izoláciou od spoločnosti Lugao Power poskytujú vyhovujúce alternatívy vhodné do budúcnosti. Zapojte inžinierstvo Lugao pre optimálne riešenia bez obsahu SF₆.
| Parameter | Definícia a dôležitosť |
| Menovité napätie (Ur) | Najvyššie napätie systému, pri ktorom môže rozvádzač pracovať nepretržite. Pri inštalácii musí prekročiť maximálne prevádzkové napätie. |
| Menovitý skratový vypínací prúd (Isc) | Maximálny poruchový prúd, ktorý môže istič spoľahlivo prerušiť. Musí prekročiť potenciálny chybový prúd systému. |
| Menovitá krátkodobá odolnosť (Icw) | Maximálny prúd rozvádzača môže prenášať definovaný čas (1 s alebo 3 s) bez poškodenia konštrukcie. |
| Menovitý normálny prúd (Ir) | Maximálny trvalý zaťažovací prúd v rámci tepelných limitov, s rezervou pre rast zaťaženia. |
| Úrovne izolácie (LIWV / SIWV) | Odolnosť impulzu blesku a spínacie impulzné napätie. Musí sa koordinovať s prepäťovou ochranou. |
| Klasifikácia vnútorného oblúka (IAC) | Kategórie IEC 62271-200 (A, B, AB) definujú bezpečnú kontrolu vnútorných oblúkových porúch. |
| Strata kontinuity služby (LSC) | Kategórie IEC 62271-200 LSC1/LSC2/LSC2B definujú, či susedné polia zostanú počas údržby pod napätím. |
Tabuľka 10 — Kritické technické parametre rozvádzača
| Štandardné | Telo | Rozsah |
| IEC 62271-1 | IEC | Spoločné špecifikácie pre vysokonapäťové rozvádzače a ovládacie zariadenia — všetky napäťové triedy. |
| IEC 62271-100 | IEC | AC ističe — primárny VN/VN CB štandard. |
| IEC 62271-200 | IEC | Kovový rozvádzač striedavého prúdu pre zostavy 1 kV–52 kV — VN. |
| IEC 62271-203 | IEC | Plynom izolované kovové rozvádzače (GIS) pre >52 kV – prenosové GIS. |
| IEC 61439-1 / -2 | IEC | Zostavy rozvádzačov NN – overenie návrhu a bežné testovanie. |
| Séria ANSI/IEEE C37 | IEEE | Kryty AC VN ističe (C37.04/06/09), VN rozvádzače (C37.20), testovanie. |
| GB/T 3906 | SAC | Čínska norma pre 3,6–40,5 kV kovovo uzavreté rozvádzače. Zodpovedá IEC 62271-200. |
| Séria IEC 60947 | IEC | NN spínacie a riadiace prístroje — prístrojové normy pre ističe, odpojovače, stýkače. |
Tabuľka 11 – Kľúčové medzinárodné normy pre spínacie zariadenia
| Krok | Aktivita | Kľúčové otázky a výstupy |
| 1 | Systémová analýza | Vykonajte/preskúmajte analýzu skratu. Určite maximálny potenciálny poruchový prúd na každom mieste. |
| 2 | Definícia zaťaženia a napätia | Definujte menovitý normálny prúd, systémové napätie, reguláciu napätia, prípadne požiadavky OLTC. |
| 3 | Výber technológie | Vyberte triedu napätia (NN/VN/VN), prerušovacie médium (vákuum/SF₆/vzduch), typ krytu (AIS/GIS/kovové), konfiguráciu vnútorná/vonkajšia. |
| 4 | Definícia štandardov | Identifikujte príslušné normy, špecifikujte požadované certifikácie (IEC, ANSI, CE, CCC, DNV atď.) v RFQ. |
| 5 | Koordinácia ochrany | Definujte funkcie relé, koordináciu času a prúdu, komunikačný protokol (IEC 61850, Modbus, DNP3), požiadavky IAC/LSC. |
| 6 | Podmienky lokality | Define temperature, altitude, humidity, pollution, seismic zone, indoor/outdoor installation. Určite zníženie výkonu a špecifikácie krytu. |
| 7 | RFQ a hodnotenie | Vydanie technickej špecifikácie. Vyhodnoťte ponuky: súlad, typové testy, dodávka, podpora, TCO. |
Tabuľka 12 — Špecifikácia rozvádzača v siedmich krokoch a proces obstarávania
| Vyberte si vákuový/pevne izolovaný rozvádzač VN, keď… | Vyberte SF₆ GIS, keď… |
| SF₆ zakázané alebo regulované; budúce, nízke environmentálne riziko; MV ≤ 40,5 kV; nízka údržba; vnútorná preferencia | Site area severely constrained; napätie >40,5 kV; highly polluted outdoor environment; extended maintenance interval; hermetically sealed performance |
Tabuľka 13 — Sprievodca výberom technológie: Vákuum/SI vs SF₆ GIS
💡 KĽÚČOVÝ POHĽAD
Analýza celkových nákladov na vlastníctvo: Počas 20-ročnej životnosti prevyšujú celkové náklady na údržbu rozvádzača SF₆ MV a náklady na koniec jeho životnosti alternatívy s vákuovou/pevnou izoláciou o 15–25 % (vrátane regenerácie SF₆). Dôrazne sa odporúča kvantifikovať to pred záväzkom.
Lugao Power Co., Ltd.je popredný špecializovaný výrobca elektrických rozvádzačov, výkonových transformátorov a skriňových transformátorových rozvodní so sídlom v Číne. So špecializovaným zameraním na zariadenia na distribúciu energie si Lugao rozvinul hlbokú inžiniersku expertízu v celom rozsahu napätia – od nízkonapäťových distribučných rozvádzačov až po vysokonapäťové kovové uzavreté skrine – slúžiace utilitám, dodávateľom EPC, priemyselným operátorom a vývojárom projektov obnoviteľnej energie na globálnych trhoch.
Priama dodávka v továrni v kombinácii so silnou schopnosťou OEM, zhoda s viacerými štandardmi a vysoko citlivý tím technickej podpory robí z Lugao preferovaného dodávateľského partnera pre medzinárodné projekty vyžadujúce kvalitu, súlad a konkurencieschopné ceny.

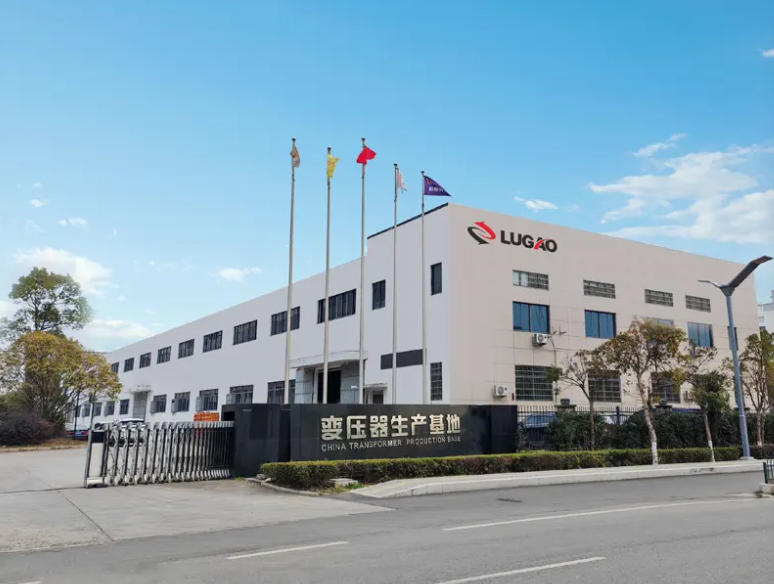

Obrázok 4 – Výrobné zariadenie Lugao Power Co., Ltd
| Produkt | Rozsah napätia / prúdu | Normy | Certifikácie |
| Hlavná distribučná doska LV (MDB) | Až 1 000 V / až 6 300 A | IEC 61439-1/-2, GB | CE, ISO, CCC |
| LV Motor Control Center (MCC) | Až 1 000 V / až 4 000 A | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| Kovový spínací prístroj MV | 3,6 kV – 40,5 kV / do 4 000 A | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, typovo testované |
| Ring Main Unit (RMU) | 12 kV – 40,5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, typovo testované |
| Plne izolovaná kovová skriňa | 12 kV – 40,5 kV / do 4 000 A | IEC 62271-200 | CE, ISO, typovo testované |
| VN rozvádzač | 3 600 V – 40 500 V / do 4 000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, typovo testované |
| Vlastné / OEM spínacie zariadenie | Podľa špecifikácie zákazníka | IEC / ANSI / GB / BS (na projekt) | Podľa požiadaviek projektu |
Tabuľka 14 — Portfólio produktov Lugao Power Switchgear
Výrobné a inžinierske prevádzky spoločnosti Lugao Power sú certifikované podľa ISO 9001 so systémom manažérstva kvality (QMS), ktorý pokrýva všetky fázy realizácie produktu – od vstupnej kontroly materiálu cez kontrolu výrobného procesu, testovanie hotového produktu a podporu po dodaní. QMS zahŕňa kontrolované postupy na preskúmanie návrhu, kvalifikáciu dodávateľa, riadenie kalibrovaného skúšobného zariadenia, spracovanie nezhôd a nápravné opatrenia.
Typové testovanie – vykonávané na prototypových jednotkách v akreditovaných vysokonapäťových testovacích laboratóriách tretích strán – overuje, či návrh spĺňa všetky špecifikované výkonnostné požiadavky. Štandardné produktové rady Lugao sú typovo testované v súlade s platnými normami IEC a GB. Správy o typových skúškach od uznávaných laboratórií (vrátane KEMA, TÜV Rheinland, SGS, CPRI a CEPRI) sú k dispozícii na preskúmanie ako súčasť balíka predkvalifikačnej dokumentácie.
Typové skúšky pre rozvádzače vysokého napätia (IEC 62271-200) zahŕňajú:
| Rutinný test | Štandardné / akceptačné kritériá |
| Odolnosť výkonu | Aplikované napätie pri menovitej úrovni izolácie po dobu 1 minúty – žiadne preskočenie alebo rušivý výboj |
| Izolačný odpor | Megger test pri 2,5 kV alebo 5 kV DC; výsledok v porovnaní s východiskovým stavom a minimálnym prahom prijatia |
| Skúška mechanickej prevádzky | Zacyklené ovládacie mechanizmy ističa a odpojovača; prevádzkové časy a meraná dráha |
| Overenie blokovania | Všetky bezpečnostné blokovania (mechanické a elektrické) sú overené, aby sa zabránilo nesprávnym spínacím sekvenciám |
| Funkčný test ochranného relé | Všetky nakonfigurované ochranné funkcie testované podľa nastavení relé; časy jázd overené podľa špecifikácie |
| Kontrola zapojenia a riadiaceho obvodu | Kontinuita, polarita a izolácia všetkých ovládacích a sekundárnych káblov je overená podľa schválených výkresov |
| Vizuálna a rozmerová kontrola | Všetky komponenty, označenia, označenia prípojníc a pripojenia overené podľa schválených výrobných výkresov |
Tabuľka 15 — Rutinný testovací program Lugao Power pre rozvádzač
ZÁVÄZOK KVALITY
Ku každej zásielke rozvádzača Lugao Power je priložený kompletný balík technickej dokumentácie: správa o rutinnej skúške so všetkými nameranými hodnotami a akceptačnými kritériami, referencie na certifikáty typovej skúšky, materiálové certifikáty, záznamy o kalibrácii skúšobného zariadenia, záznamy o rozmerových kontrolách a výkresy skutočného vyhotovenia. Na požiadanie je možné zabezpečiť kontrolu treťou stranou a overenie FAT.
