Spoľahlivá, rýchla a bezpečná distribúcia energie je predpokladom hospodárskeho rastu a sociálneho pokroku. Naprieč mestskými infraštruktúrami, priemyselnými zariadeniami, projektmi obnoviteľnej energie a nasadením núdzovej energie inžinieri a vývojári projektov čoraz viac požadujú distribučné riešenia, ktoré skracujú časové harmonogramy civilnej výstavby, znižujú celkové riziko projektu a zachovávajú najvyššiu úroveň prevádzkovej bezpečnosti.
Krabicová transformátorová rozvodňa – tiež známa ako kompaktná rozvodňa alebo prefabrikovaná rozvodňa – odpovedá na túto požiadavku vo výrobe zmontovanou, vopred otestovanou jednotkou, ktorá integruje vysokonapäťový (VN) rozvádzač, distribučný transformátor a nízkonapäťové (NN) distribučné zariadenie do jedného krytu odolného voči poveternostným vplyvom. Eliminujúc potrebu konvenčných budov rozvodní, skriňová rozvodňa môže byť inštalovaná na pripravenú dosku, napájaná energiou a uvedená do prevádzky za zlomok času, ktorý vyžadujú tradičné prístupy.
Lugao Power Co., Ltd. je popredným čínskym špecialistom na skriňové transformátorové rozvodne, ktorý ponúka produkty európskeho typu (norma IEC) aj amerického typu (norma ANSI/IEEE). Model spoločnosti priamo v továrni, zhoda s viacerými štandardmi a silná zákazková inžinierska schopnosť z nej robia spoľahlivého OEM a veľkoobchodného partnera pre EPC dodávateľov, utilitných spoločností, priemyselných vývojárov a vlastníkov projektov obnoviteľnej energie na celom svete.
Táto biela kniha poskytuje komplexnú technickú a obchodnú analýzu skriňových transformátorových staníc: taxonómiu produktov, inžinierske princípy, výkonnostné kritériá, aplikačné usmernenia, súlad s normami a metodológiu rozhodovania o obstarávaní. Je určený ako referenčný dokument pre elektrotechnikov, projektových manažérov, odborníkov na obstarávanie a osoby s rozhodovacou právomocou.
Predpokladá sa, že celosvetová spotreba energie bude do roku 2035 rásť o 2,4 – 3,1 % ročne v dôsledku priemyselnej expanzie, rastu mestskej populácie, prijatia elektrických vozidiel a integrácie distribuovaných obnoviteľných zdrojov energie. Konvenčné metódy výstavby rozvodní – vyžadujúce trvalé stavebné konštrukcie, predĺžené lehoty povoľovania a veľký inštalačný tím – sú čoraz viac nezlučiteľné s rýchlosťou a flexibilitou, ktorú si vyžaduje moderná dodávka projektov.
Očakávania bezpečnosti a spoľahlivosti od energetických spoločností a regulačných orgánov medzitým stále rastú. Udalosti, ako sú poruchy zariadení v dôsledku nedostatočnej ochrany životného prostredia, oblúkové výboje z odkrytých živých častí a kontaminácia olejom zo starších zariadení, to všetko vedie k posunu smerom k integrovanejšej, továrensky testovanej a uzavretej distribučnej architektúre.
Globálny trh s kompaktnými/skriňovými rozvodňami bol v roku 2023 ocenený na približne 13,5 miliardy USD a očakáva sa, že do roku 2030 porastie s CAGR 7,2 – 8,5 %. Medzi kľúčové vektory rastu patria:
| región | Hodnota 2023 | Predpoveď na rok 2030 | CAGR | Kľúčový ovládač |
|---|---|---|---|---|
| Ázijsko-pacifický región | 5,4 miliardy USD | 9,8 miliardy USD | 8,9 % | Industrializácia, RE |
| Európe | 3,1 USD B | 5,1 USD B | 7,4 % | Modernizácia siete |
| Severná Amerika | 2,6 USD B | 4,2 miliardy USD | 7,1 % | Náhrada starnúceho infra |
| MEA a Latinská Amerika | 2,4 miliardy USD | 4,5 miliardy USD | 9,4 % | Elektrifikačné programy |
Tabuľka 1 – Globálny trh rozvodní krabicového typu podľa regiónu, 2023 – 2030
A Krabicová transformátorová rozvodňa(tiež označovaná ako kompaktná rozvodňa, prefabrikovaná rozvodňa alebo balíková rozvodňa) je plne továrensky zmontovaná, vopred otestovaná rozvodná jednotka energie, ktorá integruje tri funkčné komponenty do jedného krytu odolného voči poveternostným vplyvom:
Továrenská montáž zaisťuje, že vnútorná kabeláž, prípojnicové pripojenia, nastavenia ochranného relé a rozhrania medzi komponentmi sú dokončené, testované a overené pred dodaním. Práce na mieste sú obmedzené na prípravu základov, ukončenie káblov VN/NN, uzemnenie a napájanie.
Skriňové rozvodne sú vo všeobecnosti rozdelené do dvoch konštrukčných skupín, ktoré odrážajú odlišné inžinierske tradície a preferencie regionálnych noriem:
| Rozmer | Európsky typ | Americký typ |
|---|---|---|
| Štandardné | IEC 62271, IEC 60076-11 | Séria ANSI/IEEE C57, C37 |
| Prepínanie MV | Vákuový rozvádzač CB alebo SF₆ | Poistka + spínač prerušenia záťaže (LBS) |
| Transformátor | Suchý typ (uprednostňuje sa) alebo ponorený do oleja | Ponorené v oleji (štandard) |
| Cieľové regióny | Európa, Čína, Stredný východ, Ázia a Tichomorie, Afrika | Severná Amerika, Latinská Amerika, časti Ázie a Afriky |
Tabuľka 2 – Európsky vs. americký typ: Klasifikácia najvyššej úrovne
Skriňová rozvodňa európskeho typu využíva modulárne trojkomorové usporiadanie v žiarovo pozinkovanom alebo nerezovom kryte. Tri oddelenia – VN rozvádzač, transformátor a NN rozvod – sú fyzicky oddelené vnútornými deliacimi stenami, ktoré poskytujú ochranu proti oblúkovým poruchám a umožňujú nezávislý prístup pre údržbu bez odpájania priľahlých sekcií.

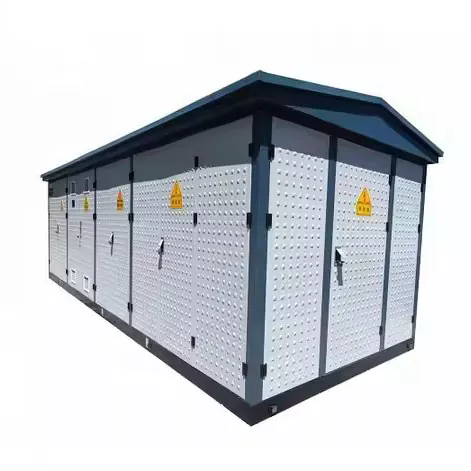

Obrázok 1 – Stanica European Type Box
Priestor MV obsahuje buď Ring Main Unit (RMU) alebo jednotlivé MV panely v závislosti od topológie napájania (radiálny alebo kruhový podávač). Používajú sa dve primárne technológie rozvádzačov:
| Technológia | Popis |
|---|---|
| Vákuový istič (VCB) | Prerušuje poruchové a zaťažovacie prúdy vo fľaši vákuového prerušovača. Ponúka vysokú odolnosť (10 000+ prevádzkových cyklov), rýchle odstraňovanie porúch (<50 ms) a neobsahuje SF₆ – čo je podľa environmentálnych predpisov čoraz viac preferované. |
| Plynom izolovaný rozvádzač SF₆ (GIS) | Používa plynný fluorid sírový na zhášanie oblúka a izoláciu. Mimoriadne kompaktný a vysoko spoľahlivý. Poznámka: SF₆ je silný skleníkový plyn (GWP ~23 500) a jeho používanie podlieha sprísňujúcim sa environmentálnym predpisom v EÚ a inde. |
| Ring Main Unit (RMU) | Továrensky utesnené, plynom izolované (SF₆ alebo vákuum) spínacie zariadenie, ktoré kombinuje odpínače a ochranné poistky v kompaktnej kovovej jednotke. Ideálne pre distribučné siete kruhových napájačov. |
VN rozvádzač poskytuje všetky požadované ochranné funkcie: nadprúd (ANSI 51), zemné spojenie (ANSI 51N/67N) a rozdielovú ochranu, ak je špecifikovaná. Súlad s normou IEC 62271-200 zabezpečuje klasifikáciu porúch oblúka (IAC – Internal Arc Classified) pre ochranu personálu.
V poli transformátora rozvodne európskeho typu sa najčastejšie nachádza transformátor suchého typu z liatej živice (séria SCB), hoci sa používajú aj jednotky ponorené do oleja. Uprednostňovanie suchého typu v rozvodniach európskeho typu je v súlade s výhodami požiarnej bezpečnosti kritickými pre mestské, komerčné a vnútorné inštalácie. Kľúčové vlastnosti:
V oddelení NN sa nachádza hlavná rozvodná doska NN s lisovanými ističmi (MCCB) alebo otvorenými vzduchovými ističmi (ACB) na výstupných napájačoch, meraním energie, kondenzátormi na korekciu účinníka (voliteľné) a rozhraniami pre vzdialené monitorovanie a integráciu SCADA. Systémy prípojníc sú dimenzované na menovitý prúd s príslušnou odolnosťou proti skratu podľa IEC 61439.
| Parameter | Rozsah špecifikácií |
|---|---|
| Menovitá kapacita | 100 kVA – 2 500 kVA (štandard); do 6 300 kVA špeciál |
| Trieda napätia MV | 6 kV, 10 kV, 20 kV, 35 kV |
| Výstupné napätie NN | 0,4 kV (3P+N), k dispozícii na zákazku |
| VN spínacie zariadenie | Vákuový CB / SF₆ RMU / Vypínač záťaže |
| Typ transformátora | Suchá liata živica (uprednostňuje sa) alebo ponorená do oleja |
| Hodnotenie skratu | 16 kA / 20 kA / 25 kA (1 s) — podľa IEC 62271 |
| Trieda ochrany | štandard IP33D; IP44 / IP54 so zvýšeným krytom |
| Teplota okolia | štandardne –25 °C až +40 °C; K dispozícii je arktická verzia –40 °C |
| Nadmorská výška | Štandardne do 1 000 m; znížené verzie až do 4 000 m |
| Platné normy | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Integrácia inteligentnej siete | K dispozícii je komunikačné rozhranie IEC 61850; Pripravené pre SCADA |
Tabuľka 3 – Stanica European Type Box: Orientačné technické špecifikácie
Americký typ (tiež označovaný ako transformátorová rozvodňa s montážou na podložku alebo s napájaním zo slučky) sa vyznačuje trojuholníkovým alebo lineárnym vnútorným usporiadaním so spínacou priehradkou MV a sekciou merania a distribúcie NN prístupnými z prednej a bočnej strany a transformátorom ponoreným do oleja zaberajúcim centrálnu šachtu. Vonkajší kryt je zvyčajne masívna lakovaná oceľová skriňa s uzamykateľnými dverami odolnými voči neoprávnenej manipulácii, navrhnutá na inštaláciu na úrovni zeme na betónovú podložku.

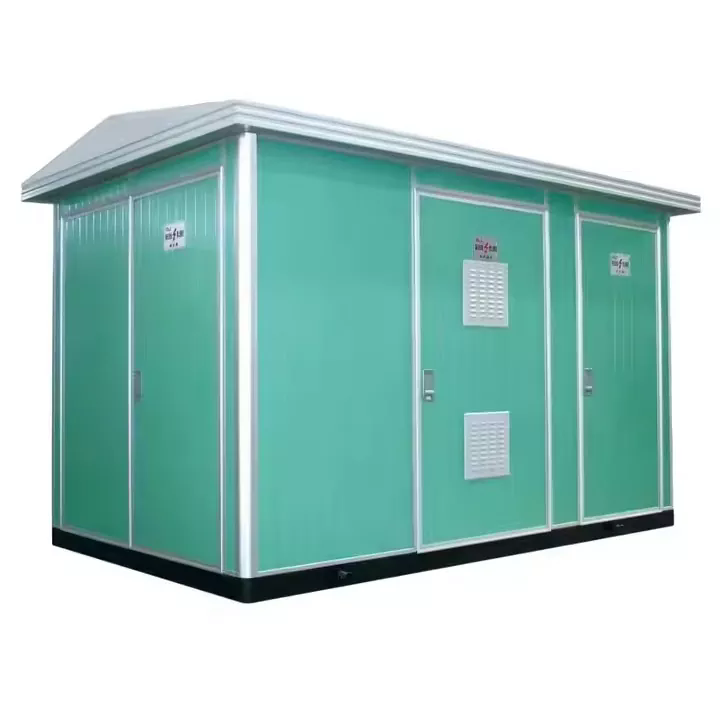

Obrázok 2 – Rozvodňa amerického typu
Americký typ používa v porovnaní s európskym typom jednoduchšiu, ekonomickejšiu konfiguráciu spínania VN. Štandardné usporiadanie pozostáva z:
Táto konfigurácia ponúka presvedčivú kombináciu jednoduchosti, nákladovej efektívnosti a spoľahlivosti. Absencia komplexnej ochrannej elektroniky znižuje záťaž na údržbu a požiadavky na špecializované zručnosti, vďaka čomu je vhodná pre aplikácie v oblastiach s obmedzenou infraštruktúrou technickej pracovnej sily.
Transformátor v rozvodni amerického typu je vždy utesnená (bez konzervátorov) jednotka ponorená do oleja. Plne utesnená konštrukcia zabraňuje prenikaniu vlhkosti do oleja, čím sa eliminuje primárna príčina degradácie izolácie. Kľúčové vlastnosti:
Sekcia NN rozvodne amerického typu je pomerne jednoduchšia, typicky obsahuje hlavný istič alebo poistkový odpojovač, zásuvku merača energie a prípojky pre výstupné napájače NN. Je možné začleniť sofistikovanejšiu NN distribúciu (viacnásobné výstupné napájače, korekcia účinníka, vzdialené monitorovanie), ale v štandardných konfiguráciách je to menej bežné.
| Parameter | Rozsah špecifikácií |
|---|---|
| Menovitá kapacita | 75 kVA – 2 500 kVA (štandard); 3 750 kVA+ so špeciálnym dizajnom |
| Trieda napätia MV | 5 kV, 15 kV, 25 kV, 35 kV (trieda ANSI) |
| Výstupné napätie NN | 120/240 V (jednofázový), 208Y/120 V, 480Y/277 V, alebo na zákazku |
| VN spínacie zariadenie | Bay-O-Net / poistka obmedzujúca prúd + vypínač záťaže |
| Typ transformátora | Ponorené do oleja, hermeticky uzavreté (ONAN) |
| Kryt | Silná oceľ, práškovo lakovaná / polyuretánová farba; odolný voči manipulácii |
| Trieda ochrany | Norma NEMA 3R (odolná dažďu a dažďu so snehom); NEMA 4X voliteľné |
| Deadfront Design | Áno — kolenové konektory pre dotykové ukončenie VN kábla |
| Platné normy | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Slučkový posuv | Štandardné – dve pozície vstupného VN kábla (s možnosťou napájania zo slučky) |
Tabuľka 4 – Rozvodňa amerického typu: Orientačné technické špecifikácie
Zatiaľ čo oba typy produktov spĺňajú základný cieľ kompaktnej, prefabrikovanej distribúcie energie, ich filozofia dizajnu, ochranná schopnosť, profily nákladov počas životného cyklu a optimálne aplikačné prostredia sa podstatne líšia. Nižšie uvedená tabuľka poskytuje štruktúrované porovnanie na podporu rozhodnutí o výbere technológie.
| Kritérium | Európsky typ | Americký typ |
|---|---|---|
| MV ochrana | Úplná CB ochrana s relé; vysoká diskriminácia chýb | Na báze poistiek; jednoduchšia, obmedzená selektivita poruchovej zóny |
| Transformátor | Uprednostňuje sa suchý typ — ohňovzdorný, nenáročný na údržbu | Ponorené do oleja – robustné, nákladovo efektívne, osvedčené |
| Kapitálové náklady | Vyššia (15 – 30 % prémia oproti americkej) | Nižšie — ekonomické pre projekty s obmedzeným rozpočtom |
| Inteligentná sieť pripravená | Vynikajúce — IEC 61850, SCADA, diaľkové ovládanie | Basic — obmedzená natívna inteligencia; upgradovateľné |
| Požiarna bezpečnosť | Vynikajúci (suchý transformátor, požiarna trieda F1) | Dobrý – zapečatený olejový dizajn; potrebné protipožiarne opatrenia |
| Údržba | Veľmi nízka — suchý typ nepotrebuje údržbu oleja | Stredná – pravidelné monitorovanie stavu oleja |
| Inštalácia | Trochu zložitejšie; odborné uvedenie do prevádzky | Jednoduché, rýchle – ideálne pre distribuované nasadenie |
| Tolerancia preťaženia | Dobré (s možnosťou núteného chladenia vzduchom) | Vynikajúca — veľká olejová tepelná hmota |
| Primárny štandard | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Tabuľka 5 – Európska vs. americká rozvodňa typu Box: Komplexné porovnanie
Ani jeden typ nie je univerzálne lepší. Európsky typ poskytuje vyššiu ochranu, požiarnu bezpečnosť a škálovateľnosť inteligentných sietí za prémiové náklady, vďaka čomu je optimálny pre mestské, komerčné a regulované prostredia. Americký typ ponúka vynikajúcu nákladovú efektívnosť a jednoduchosť nasadenia pre priemyselné parky, predmestské siete a projekty citlivé na rozpočet.
Kryt je prvou líniou obrany pre vnútorné elektrické zariadenia a predstavuje kritický prvok dlhodobej spoľahlivosti. Skriňové rozvodne Lugao Power využívajú nasledujúcu konštrukčnú hierarchiu v závislosti od typu produktu a špecifikácie prostredia:
| Typ materiálu | Popis |
|---|---|
| Žiarovo pozinkovaná (HDG) oceľ | Základná konštrukcia pre všetky štandardné jednotky. Zinkový povlak poskytuje vynikajúcu odolnosť proti korózii; vhodné pre všeobecné priemyselné a mestské prostredie. Minimálna vrstva zinku: 85 μm podľa ISO 1461. |
| Nerezová oceľ 304/316L | Určené pre pobrežné, námorné, chemické aplikácie alebo aplikácie s vysokou vlhkosťou. Trieda 316L poskytuje vynikajúcu odolnosť voči chloridom. Štandard pre projektové rozvodne veternej energie na mori. |
| Kryt z hliníkovej zliatiny | Ľahká možnosť pre miesta s obmedzeniami hmotnosti alebo obmedzeniami logistiky dopravy. Eloxovaná povrchová úprava poskytuje odolnosť proti korózii bez lakovania. |
| GRP / FRP kompozit | Možnosť sklom vystuženého polyméru pre aplikácie vyžadujúce nemagnetické, nevodivé kryty (napr. súpravy MRI, citlivé elektronické prostredia). |
Ochrana krytu proti pevným časticiam a vode je definovaná kódom IP (IEC 60529). Štandardné a zvýšené úrovne ochrany Lugao sú:
| IP trieda | Úroveň ochrany | Typická aplikácia |
|---|---|---|
| IP33D | Ochrana proti prachu/dažďu (15° sprej) | Štandardná vonkajšia inštalácia, všeobecná klíma |
| IP44 | Odolné voči striekajúcej vode zo všetkých smerov | Pobrežné oblasti, tropické oblasti s vysokými zrážkami |
| IP54 | Ochrana proti prachu + odolná voči striekajúcej vode | Prašné priemyselné prostredie, púštne podnebie |
| NEMA 3R | Dážď a dážď so snehom (norma ANSI/NEMA) | Americký typ pre projekty Severnej Ameriky / ANSI |
Tabuľka 6 — Krytie triedy ochrany IP/NEMA ponúkané spoločnosťou Lugao Power
Efektívny tepelný manažment v kryte je nevyhnutný na zabránenie predčasnému starnutiu izolácie a zabezpečenie prevádzky v rámci menovitých teplotných limitov. Rozvodne Lugao využívajú:
Súlad s platnými medzinárodnými a národnými normami nie je voliteľný – je základom schvaľovania projektov, zmlúv o prepojení energetických sietí, poistného krytia a ochrany dlhodobej právnej zodpovednosti. Produkty Lugao Power sú navrhnuté, vyrobené a testované v súlade s úplnou maticou platných noriem pre produkty európskeho aj amerického typu.
| Štandardné | Telo | Rozsah |
|---|---|---|
| IEC 62271-202 | IEC | Vysokonapäťové/nízkonapäťové prefabrikované rozvodne – primárna konštrukčná norma pre európsky typ. |
| IEC 60076-11 | IEC | Suché výkonové transformátory – požiarna odolnosť, klimatická/environmentálna trieda, izolácia. |
| IEC 62271-1 / -100 / -200 | IEC | Spoločné špecifikácie pre AC rozvádzače; AC ističe; Kovový rozvádzač AC. |
| IEC 61439-1 / -2 | IEC | Zostavy nízkonapäťových rozvádzačov a ovládacích zariadení — návrh a testovanie rozvádzačov NN. |
| ANSI/IEEE C57.12.26 | IEEE | Požiadavky na olejové jednofázové distribučné transformátory namontované na podložke – americký typ. |
| ANSI/IEEE C57.12.28 | IEEE | Integrita krytu zariadenia namontovaného na podložke – mechanický výkon a bezpečnosť ANSI. |
| GB/T 17467 | SAC | Čínska národná norma pre vysokonapäťové/nízkonapäťové prefabrikované rozvodne (ekvivalent IEC 62271-202). |
| CE (LVD + EMC) | EÚ | Povinné pre výrobky uvedené na trh EÚ / EHP. Preukazuje zhodu so smernicou o nízkom napätí a smernicou o EMC. |
| CCC (3C) | CNCA | Čínska povinná certifikácia – vyžaduje sa pre regulované elektrické výrobky predávané na čínskom domácom trhu. |
Tabuľka 7 – Matica súladu s normami: rozvodne Lugao Power Box
Pri obstarávaní pre medzinárodné projekty vždy špecifikujte príslušné normy v dokumentoch RFQ a požadujte overiteľné certifikáty typovej skúšky od akreditovaného laboratória tretej strany (napr. KEMA, TÜV, SGS, CESI). Spoločnosť Lugao Power vedie aktuálne správy o typových skúškach a certifikačnú dokumentáciu pre všetky štandardné produktové rady a poskytuje kópie ako súčasť štandardného balíka dodacej dokumentácie.
Transformátorové rozvodne skriňového typu sú nasadené v pozoruhodne rozmanitom rozsahu aplikácií. Nasledujúce časti profilujú primárne aplikačné segmenty so špecifickým návodom na výber typu produktu, kľúčové technické požiadavky a relevantné možnosti Lugao pre každý z nich.
Komunálne služby a mestské distribučné spoločnosti používajú skriňové rozvodne na dodanie finálnej transformácie 10–35 kV na 0,4 kV v mestských prostrediach, kde je priestor vzácny a estetické, hlukové a bezpečnostné požiadavky sú prísne. Typické scenáre nasadenia zahŕňajú podzemné komory, nadzemné pozície kioskov a v rámci viacúrovňových parkovísk alebo suterénov budov.
Priemyselné parky a veľké výrobné areály vyžadujú spoľahlivú, rýchlo nasaditeľnú infraštruktúru distribúcie energie schopnú obsluhovať rôzne záťaže – motorové pohony, procesné vykurovanie, stlačený vzduch, HVAC – s vysokým zaťažením a náročnými požiadavkami na kvalitu elektrickej energie.
Projekty solárnej fotovoltaickej a veternej energie v funkčnom meradle vyžadujú veľký počet zvyšovacích rozvodní (typicky 0,69 kV invertorový výstup na 10/35 kV kolektorovú sieť). Ekonomika a harmonogram týchto projektov sú veľmi citlivé na náklady na vybavenie a časový harmonogram inštalácie – obe oblasti, kde skrinkové rozvodne ponúkajú rozhodujúce výhody oproti konvenčnej konštrukcii rozvodní.
Veľký rozvoj infraštruktúry – letiská, námorné prístavy, systémy metra/železníc, štadióny, dátové centrá a čistiarne vody – si vyžaduje spoľahlivú primárnu distribúciu energie s dobre definovanou dostupnosťou a požiadavkami na údržbu. Skriňové rozvodne slúžia ako primárne rozvodne a sekundárne rozvodne v rámci distribučnej siete lokality.
Stavebné projekty, operácie obnovy po havárii, veľké udalosti a vojenské nasadenia si vyžadujú prenosnú, rýchlo rozmiestiteľnú infraštruktúru distribúcie energie. Skriňové rozvodne namontované na lyžinách alebo na prívese poskytujú plnú schopnosť distribúcie s minimálnou prípravou miesta.
| Krok | Aktivita | Kľúčové otázky a úvahy |
|---|---|---|
| 1 | Definujte zaťaženie a kapacitu | Celkové zaťaženie (kVA), faktor dopytu, prognóza rastu zaťaženia na 15–20 rokov? Veľkosť pre 70–80 % zaťaženie pri špičkovom predpokladanom dopyte. |
| 2 | Určite úrovne napätia | Dostupné napájacie napätie VN? Potrebné NN rozvodné napätie? Je potrebná regulácia napätia (OLTC) pre stabilitu záťaže? |
| 3 | Posúdiť lokalitu a prostredie | Vnútorné alebo vonkajšie? Rozsah okolitej teploty, nadmorská výška, vlhkosť, úroveň znečistenia (soľ, prach, chemikálie)? Priestorové obmedzenia? |
| 4 | Vyberte Typ produktu | Priorita požiarnej bezpečnosti → Európska (suchý typ). Rozpočtové obmedzenie / jednoduchá ochrana → Americká. Inteligentná sieť / automatizácia → Európska. |
| 5 | Zadajte normy | Identifikujte povinné normy pre jurisdikciu projektu. V RFQ uveďte požadované certifikačné značky (IEC, ANSI, CE, CCC atď.). |
| 6 | Vyhodnoťte TCO | Porovnajte celkové náklady na vlastníctvo: kapitálové náklady + kapitalizované straty bez zaťaženia + kapitalizované straty pri zaťažení + náklady na údržbu počas životnosti. |
Tabuľka 8 – Šesťstupňový rámec pre výber rozvodne
| Vyberte EURÓPSKY TYP, ak… | Vyberte AMERICAN TYPE, ak… |
|---|---|
| – Inštalácia je vo vnútri, v meste alebo v blízkosti obývaných budov – Požiarne bezpečnostné predpisy zakazujú zariadenia naplnené olejom – Vyžaduje sa integrácia inteligentnej siete / SCADA – Je špecifikovaná vysoká ochrana diskriminácie – Minimálna údržba je prioritou – Miesto je vystavené vysokej vlhkosti alebo korozívnej atmosfére – jurisdikcia projektu IEC (Európa, Čína, Stredný východ, Afrika) |
– Rozpočet projektu je obmedzený – Rýchle nasadenie je kritické -Aplikácia je priemyselná, prímestská alebo vidiecka vonku – Dôležitá je tolerancia preťaženia – Jednoduchá obsluha všeobecnými technikmi – Používa sa topológia siete VN s napájaním slučky – jurisdikcia projektu ANSI/IEEE (Amerika, časti Ázie) |
Tabuľka 9 — Sprievodca rýchlym výberom: Európsky vs. americký typ
Pri vydávaní žiadosti o cenovú ponuku (RFQ) spoločnosti Lugao Power alebo akémukoľvek dodávateľovi skriňovej rozvodne by sa mali poskytnúť alebo vyžiadať nasledujúce technické údaje:
Lugao Power Co., Ltd.je špecializovaný výrobca výkonových transformátorov a skriňových transformátorových staníc so sídlom v Číne, zameraný výlučne na návrh, inžiniering a dodávku elektrických distribučných zariadení pre domáce a medzinárodné trhy. Jedinečné zameranie spoločnosti na produkty umožňuje hĺbku technickej spôsobilosti a konzistentnosť kvality výroby, ktorú všeobecní dodávatelia elektrických zariadení nedokážu napodobniť.
Lugao pôsobí ako OEM partner pre medzinárodné elektrické značky a ako priamy veľkoobchodný dodávateľ pre dodávateľov EPC, utilít a priemyselných vývojárov na celom svete. Priame zásobovanie vo výrobnom závode eliminuje marže distribútorov a zabezpečuje stálu kvalitu, priamy technický prístup a spoľahlivý výkon dodávok pre zákazníkov.

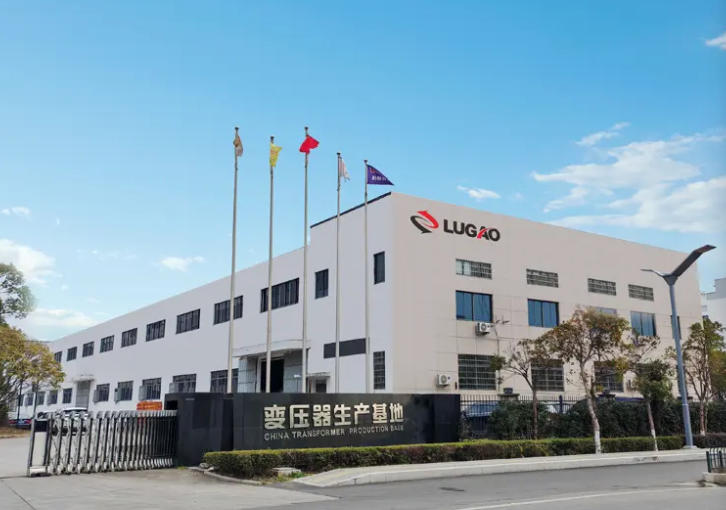

Obrázok 3 – Výrobné zariadenie Lugao Power Co., Ltd
| Produkt | Dostupné varianty | Rozsah kapacity |
|---|---|---|
| Rozvodňa európskeho typu | VCB / SF₆ RMU / LBS + suchý alebo olejový transformátor | 100 kVA – 6 300 kVA |
| Rozvodňa amerického typu | Poistka + LBS, napájanie zo slučky, montáž na podložku, transformátor ponorený do oleja | 75 kVA – 3 750 kVA+ |
| Distribučný transformátor suchého typu | Séria SCB, liata živica, trieda požiaru F1 | 30 kVA – 10 000 kVA |
| Transformátor ponorený do oleja | Séria S11/S13/S15, ONAN/ONAF/OFAF | 30 kVA – 50 000 kVA |
| Vlastné / OEM rozvodne | Kompletný inžiniersky servis, vlastné rozmery a hodnotenia | Podľa špecifikácie projektu |
Tabuľka 10 — Prehľad portfólia produktov Lugao Power
| Výhoda | Popis |
|---|---|
| Špecializované zameranie | Každý inžiniersky zdroj, testovacie zariadenie a výrobný proces v Lugao je venovaný výrobkom transformátorov a rozvodní. Žiadne riedenie odborných znalostí medzi nesúvisiacimi produktovými radmi. |
| Zhoda s viacerými štandardmi | Produkty certifikované podľa IEC, ANSI/IEEE, GB, CE a CCC – umožňujú nasadenie prakticky v akejkoľvek projektovej jurisdikcii na celom svete bez nutnosti prestavby. |
| Zákazkové inžinierstvo | Interný dizajnérsky tím poskytuje kompletné prispôsobenie: neštandardné napätia, nezvyčajné kapacity, špeciálne materiály krytu, dizajn pre extrémne klimatické podmienky a integráciu inteligentnej siete. |
| Priame ceny z výroby | Eliminácia marží distribútorov prináša 15 – 25 % štrukturálnu nákladovú výhodu oproti ekvivalentným produktom zakúpeným prostredníctvom distribučných sietí. |
| Overená spoľahlivosť | Produkty navrhnuté a overené na prevádzku pri nepretržitom plnom zaťažení, vysokej vlhkosti, vysokej teplote, soľnej hmle a púštnom prachu. |
| OEM partnerstvo | Úplné možnosti OEM vrátane vlastného štítku, dokumentácie a balenia pre zákazníkov medzinárodných značiek, ktorí požadujú dodávky bielej značky. |
Lugao Power vyváža skriňové rozvodne a výkonové transformátory do projektov v Ázii a Tichomorí, na Strednom východe, v Afrike, Európe a Amerike. Portfólio spoločnosti spĺňajúce viaceré štandardy a skúsenosti s medzinárodnou logistikou, colnou dokumentáciou a požiadavkami na schválenie miestnych dodávateľov z nej robia spoľahlivého partnera pre cezhraničné dodávky projektov.
Výrobné a inžinierske operácie Lugao Power sa riadia systémom riadenia kvality (QMS) v súlade s princípmi ISO 9001, ktorý pokrýva celý životný cyklus produktu od obstarávania materiálu cez dodávku a popredajnú podporu. QMS zahŕňa zdokumentované kontrolné postupy pre všetky kritické výrobné procesy, kvalifikáciu dodávateľa, kontrolu počas procesu, riadenie nesúladu a údržbu kalibrovaného testovacieho zariadenia.
Každá rozvodňa Lugao prechádza pred dodaním komplexným rutinným testovacím programom, ktorý zahŕňa:
| Test | Štandardné / akceptačné kritériá |
|---|---|
| MV dielektrikum (odolný striedavému prúdu) | IEC 62271-1 / ANSI C37: Aplikuje sa pri menovitej úrovni izolácie po dobu 1 minúty – bez preskočenia |
| NN výkonová frekvenčná odolnosť | IEC 61439-1: Aplikuje sa na menovitú úroveň izolácie – bez preskoku |
| Rutinné testy transformátora | IEC 60076-1: Odpor vinutia, pomer napätia, skratová impedancia, strata naprázdno, strata zaťaženia |
| Izolačný odpor | Podľa IEC 60076 / IEC 62271 — odpor meraný pri 2 500 V DC; v porovnaní s továrenským základom |
| Funkčný test ochranného relé | Všetky ochranné funkcie testované podľa nastavení koordinácie relé; overený čas cesty |
| Test funkcie blokovania | Všetky mechanické a elektrické blokovania sú overené, aby sa zabránilo nesprávnym spínacím sekvenciám |
| Vizuálna a rozmerová kontrola | Všetky komponenty, štítky, značky káblov a pripojenia overené podľa schváleného výkresu |
| Vzorka oleja (jednotky ponorené do oleja) | IEC 60296: Dielektrická pevnosť, obsah vlhkosti a kyslosť testované a certifikované |
Tabuľka 11 – Program rutinných testov pre rozvodne Lugao Box
V prípade významných objednávok alebo na žiadosť zákazníka zabezpečuje spoločnosť Lugao Power svedecké testovanie preberania v továrni (FAT) vo svojom zariadení. Počas FAT môžu inžinieri zákazníka alebo poverený inšpekčný agent byť svedkami všetkých bežných elektrických testov, kontrolovať materiálové a komponentné certifikáty, overovať rozmerovú zhodu, kontrolovať dokumentáciu kvality a potvrdiť presnosť typového štítku pred autorizáciou zásielky. Kompletné správy o teste FAT s údajmi o testoch, kalibračnými záznamami a odhlásením inšpektora sú súčasťou balíka dokumentácie dodávky.
