Táto biela kniha predstavuje komplexnú analýzu globálneho odvetvia výkonových transformátorov so zameraním na dve dominantné technologické kategórie: suché transformátory a transformátory ponorené do oleja. Skúma inžinierske princípy, segmentáciu aplikácií, medzinárodné regulačné rámce, ekonomiku životného cyklu a dynamiku vznikajúcich trhov. Dokument tiež zdôrazňuje, ako Lugao Power Co., Ltd., špecializovaný výrobca so sídlom v Číne, rieši súčasné požiadavky trhu prostredníctvom inžinierskej dokonalosti, prísnych systémov kvality a agilných možností prispôsobenia.
Výkonové transformátory sú základnou infraštruktúrou moderných elektrických sietí. Vzhľadom na to, že globálny dopyt po elektrickej energii narastá v dôsledku urbanizácie, priemyselnej expanzie a integrácie obnoviteľných zdrojov energie, dopyt po pokročilých, spoľahlivých a účinných transformátorových technológiách je stále kritickejší. Tento dokument je určený pre inžinierov, špecialistov na obstarávanie, vývojárov projektov, investorov do infraštruktúry a tvorcov energetickej politiky.
1.1 Definícia a základná funkcia
A výkonový transformátorje elektromagnetické zariadenie, ktoré prenáša elektrickú energiu medzi dvoma alebo viacerými obvodmi na princípe elektromagnetickej indukcie. Jeho primárnym účelom je konvertovať elektrickú energiu z jednej úrovne napätia na inú – buď zvýšenie napätia na diaľkový prenos vysokého napätia, alebo zníženie napätia na bezpečnú distribúciu medzi priemyselných, komerčných a rezidenčných spotrebiteľov.
Na rozdiel od generátorov alebo motorov neobsahujú transformátory vo svojej primárnej funkcii žiadne pohyblivé časti, vďaka čomu sú vo svojej podstate spoľahlivé, s dlhou životnosťou a nenáročnými na údržbu. Základná rovnica, ktorou sa riadi činnosť transformátora, je:
V1 / V2 = N1 / N2 = I2 / I1
Kde V predstavuje napätie, N predstavuje počet závitov v primárnej (1) a sekundárnej (2) cievke a I predstavuje prúd. Tento elegantný vzťah umožňuje presné inžinierstvo pomerov transformácie napätia v širokom rozsahu menovitých výkonov.
1.2 Historický kontext
Vynález praktického transformátora v 80. rokoch 19. storočia Williamom Stanleym, Nikolom Teslom a ďalšími bol nápomocný pri vytváraní systémov striedavého prúdu (AC). Prvý komerčný trojfázový výkonový transformátor bol nasadený v 90. rokoch 19. storočia, čím sa odomkla možnosť prenosu elektriny na veľké vzdialenosti pri vysokom napätí a nízkom prúde – čo výrazne znížilo odporové straty. Odvtedy sa technológia transformátorov vyvinula prostredníctvom pokrokov v oblasti vedy o materiáloch, zlepšení izolácie, digitálneho monitorovania a optimalizácie energetickej účinnosti.
1.3 Úloha v modernej energetickej infraštruktúre
Dnes tvoria výkonové transformátory chrbticu každého systému dodávky energie. Od masívnych generátorových stupňovitých transformátorov (GSU) v elektrárňach až po distribučné transformátory, ktoré slúžia obytným štvrtiam, transformátory sa nachádzajú v každom uzle elektrickej siete. Rozvodne zvyčajne obsahujú viacero veľkých výkonových transformátorov, ktoré zvládajú desiatky alebo stovky megavolt-ampérov (MVA) kapacity.
Priemyselné zariadenia, obchodné komplexy, dátové centrá, tranzitné systémy, pobrežné platformy a elektrárne na obnoviteľnú energiu, to všetko závisí od spoľahlivých transformátorových riešení. Výber typu transformátora, kapacity, spôsobu chladenia, triedy izolácie a príslušenstva je technickým rozhodnutím, ktoré priamo ovplyvňuje spoľahlivosť siete, bezpečnosť, energetickú účinnosť a dlhodobé prevádzkové náklady.
2.1 Veľkosť trhu a trajektória rastu
Globálny trh výkonových transformátorov za posledné desaťročie preukázal stály rast a naďalej sa rozširuje. Trh, poháňaný výmenou starnúcej sieťovej infraštruktúry, rýchlou elektrifikáciou v rozvíjajúcich sa ekonomikách, integráciou obnoviteľnej energie a modernizáciou inteligentných sietí, predstavuje jeden zo strategicky najvýznamnejších segmentov priemyslu elektrických zariadení.
Medzi kľúčové trhové metriky patrí zložená ročná miera rastu (CAGR) približne 5,5 – 7 % do roku 2030, pričom ázijsko-pacifický región predstavuje najväčší regionálny trh, ktorý predstavuje viac ako 45 % globálneho dopytu. Čína zostáva jediným najväčším národným trhom ako výrobca, tak aj spotrebiteľ výkonových transformátorov.
2.2 Kľúčové faktory trhu
2.3 Dynamika regionálneho trhu
| región | Podiel na trhu | Motor rastu | Kľúčový trend |
| Ázijsko-pacifický región | ~45 % | Urbanizácia | Inteligentná sieť |
| Severná Amerika | ~20 % | Modernizácia siete | Výmena |
| Európe | ~18% | Energetický prechod | Pobrežný vietor |
| Stredný východ a Afrika | ~10 % | Elektrifikácia | Vysokoteplotné jednotky |
| Latinská Amerika | ~7% | Úžitkové investície | Baníctvo |
2.4 Konkurenčná krajina
Globálny trh výkonových transformátorov je obsluhovaný kombináciou veľkých nadnárodných spoločností a špecializovaných regionálnych výrobcov. Medzi hlavných medzinárodných hráčov patria ABB (teraz Hitachi Energy), Siemens, GE Grid Solutions, Schneider Electric a Eaton. Výrobcovia so sídlom v Číne, ako sú TBEA, China XD Group, CRRC, a špecializované firmy však majú radiLugaoPower Co., Ltd.získali významný podiel na medzinárodnom trhu vďaka konkurenčným cenám, rýchlemu dodaniu a zlepšovaniu štandardov kvality.
Výrobcovia so sídlom v Číne teraz zásobujú podstatnú časť globálneho dopytu po transformátoroch, najmä v juhovýchodnej Ázii, na Strednom východe, v Afrike a Latinskej Amerike. Čínski výrobcovia čoraz viac spĺňajú medzinárodné certifikácie vrátane noriem IEC, CE a ANSI/IEEE, čo umožňuje širší globálny prístup na trh.
3.1 Dizajn magnetického jadra
Magnetické jadro je ústredným prvkom každého výkonového transformátora. Poskytuje nízkoreluktančnú cestu pre magnetický tok spájajúci primárne a sekundárne vinutie. Konštrukcia jadra priamo ovplyvňuje straty naprázdno (straty železa), budiaci prúd, akustický hluk a mechanickú stabilitu.
Moderné jadrá transformátorov sú konštruované z laminácií zo za studena valcovanej zrnitej kremíkovej ocele (CRGO), ktoré sú presne narezané a naskladané, aby sa minimalizovali straty vírivými prúdmi. Pokročilé konštrukcie môžu využívať amorfné oceľové zliatiny, ktoré vykazujú výrazne nižšiu hysterézu a straty vírivými prúdmi, čo je obzvlášť výhodné v distribučných transformátoroch, kde sa straty naprázdno akumulujú nepretržite počas desaťročí prevádzky.
3.2 Návrh vinutia a izolačné systémy
Vinutia sú konštruované z medených alebo hliníkových vodičov bez obsahu kyslíka, tvarovaných do cievok, ktoré sú presne navinuté, aby sa dosiahol požadovaný pomer závitov, prúdová hustota a impedancia. Vysokonapäťové vinutia vo všeobecnosti využívajú konfigurácie vrstveného alebo kotúčového vinutia, zatiaľ čo nízkonapäťové vinutia často používajú fóliové alebo špirálové konštrukcie.
Izolačné systémy sa líšia podľa typu transformátora. Olejom ponorené transformátory sa spoliehajú na olejom impregnovaný papier (sulfátový papier alebo tepelne upravený papier) ako primárnu pevnú izoláciu doplnenú bariérami z lepenky a minerálny olej ako chladivo aj dielektrikum. Transformátory suchého typu používajú liate živice (epoxidové) alebo otvorené izolačné systémy vystužené sklenenými vláknami, ktoré poskytujú vynikajúcu odolnosť proti vlhkosti, prachu a kontaminácii bez tekutých dielektrík.
3.3 Riadenie chladenia a tepla
Tepelný manažment je jedným z najdôležitejších aspektov návrhu transformátora. Nadmerná teplota urýchľuje starnutie izolácie, zvyšuje straty a v konečnom dôsledku znižuje životnosť transformátora. Transformátory sú klasifikované podľa spôsobu chladenia pomocou štandardných označení ONAN/ONAF/OFAF pre olejový typ a označení AN/AF pre jednotky suchého typu.
| Kód chladenia | Popis |
| ONAN | Olej Natural Air Natural |
| ONAF | Olej Natural Air Forced |
| OFAF | Oil Forced Air Forced |
| AN | Prírodný vzduch |
| AF | Air Forced |
3.4 Odolnosť proti skratu
Výkonové transformátory musia prežiť obrovské elektromagnetické sily vznikajúce pri skratových udalostiach v pripojenej elektrickej sieti. Potenciálne skratové prúdy môžu dosiahnuť 20–25-násobok menovitého prúdu, čím vznikajú sily úmerné štvorcu prúdu. Robustná mechanická konštrukcia – vrátane vystuženého vinutia, tesného riadenia geometrie vinutia a konštrukcie konštrukčného rámu – je nevyhnutná na zabezpečenie odolnosti.
Testovanie skratu podľa noriem IEC 60076-5 alebo IEEE C57.12 overuje mechanickú a tepelnú integritu transformátora v poruchových podmienkach. Toto testovanie predstavuje jednu z najnáročnejších kvalifikačných požiadaviek v odvetví energetických zariadení.

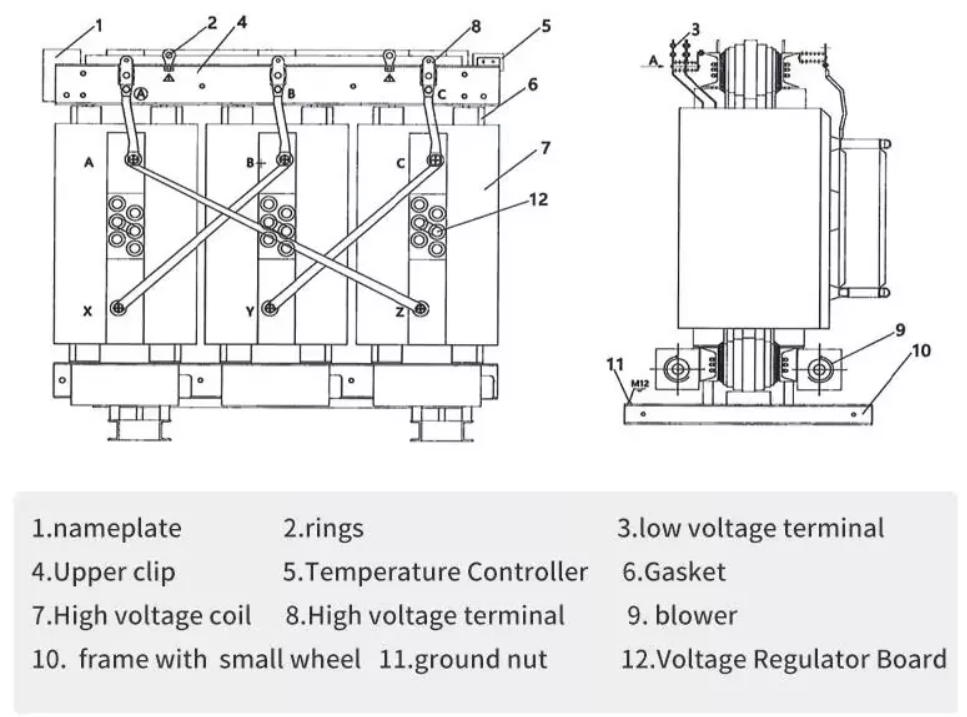

Transformátory suchého typu využívajú vzduchové a pevné izolačné materiály – predovšetkým epoxidové živice alebo systémy vystužené sklenenými vláknami – namiesto tekutých dielektrík. Vinutia sú buď zaliate do epoxidovej živice (liatej živice suchého typu alebo CRT) alebo sú navinuté vodičmi obalenými sklenenými vláknami a impregnované vákuovo-tlakom (VPI) živicou alebo lakom. Transformátory suchého typu zo živice, najbežnejší moderný variant, úplne zapuzdria vinutia v zmesi epoxidovej živice a minerálneho plniva, zvyčajne za podmienok vákuového odlievania, aby sa eliminovali dutiny. Výsledkom je robustný, utesnený, samozhášavý izolačný systém, ktorý nevyžaduje žiadne kvapalné chladivo a je prirodzene odolný voči ohňu.
Suché transformátory sú preferovanou voľbou všade tam, kde blízkosť ľudí alebo citlivých štruktúr robí bezolejovú prevádzku prioritou. Medzi hlavné aplikačné sektory patria mestské rozvodne v obchodných a kancelárskych budovách, nemocnice a zdravotnícke zariadenia, hotely a pohostinské komplexy, železničné stanice a systémy metra, výrobné závody s požiadavkami na čisté priestory, dátové centrá a telekomunikačné zariadenia, konvertory obnoviteľnej energie a energetické systémy námorných plavidiel.
Kľúčová špecifikácia: Transformátory suchého typu Lugao
Lugao Power Co., Ltd. vyrába transformátory suchého typu v konfiguráciách odlievanej živicou (CRT) a vákuovo tlakovo impregnovaných (VPI). Štandardné hodnoty pokrývajú 25 kVA až 16 000 kVA, s primárnym napätím do 35 kV. Produkty spĺňajú normy IEC 60076-11, GB/T 10228, CE a CCC. K dispozícii sú vlastné triedy krytov, prepínače odbočiek, systémy monitorovania teploty a vylepšenia chladenia s núteným obehom vzduchu.

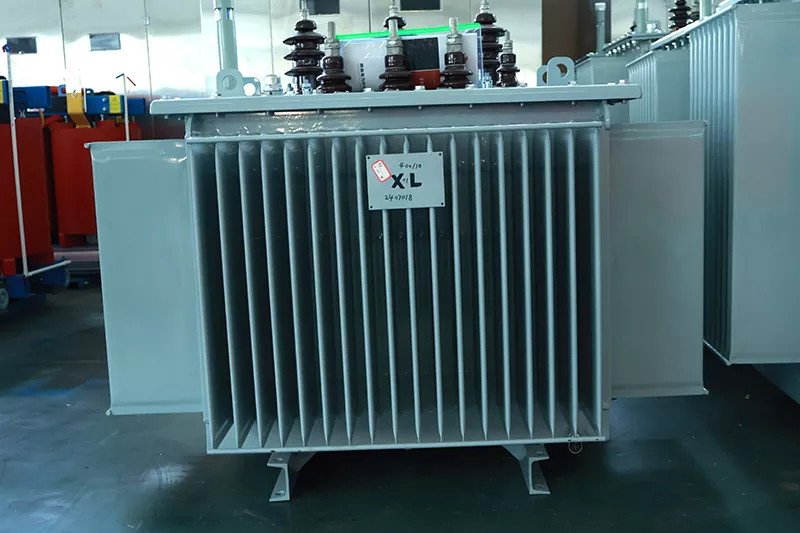

Výkonové transformátory ponorené do oleja používajú minerálny transformátorový olej (alebo alternatívne dielektrické kvapaliny, ako sú syntetické estery alebo prírodné esterové oleje) ako primárne izolačné médium aj hlavné chladiace činidlo. Aktívna časť transformátora – pozostávajúca z jadra a vinutia – je úplne ponorená do tejto dielektrickej kvapaliny v uzavretej oceľovej nádrži. Teplo generované stratami v jadre a vinutiach sa odvádza do oleja a potom sa rozptýli do okolitého vzduchu cez rady radiátorov, vlnité steny nádrže alebo chladiace rúrky.
Kombinácia vysoko efektívneho prenosu tepla z oleja a vynikajúcich dielektrických a izolačných vlastností minerálneho oleja umožňuje transformátorom ponoreným do oleja dosahovať veľmi vysoké výkonové hustoty, čo z nich robí technológiu voľby pre vysokokapacitné aplikácie a vonkajšie inštalácie naprieč triedami napätia od distribúcie (11–33 kV) po mimoriadne vysoké napätie (750 kV a vyššie).
Rastúce environmentálne povedomie podnietilo záujem o biologicky odbúrateľné a ohňovzdorné dielektrické kvapaliny pre transformátory ponorené do oleja. Prírodné esterové kvapaliny odvodené z rastlinných olejov ponúkajú biologickú odbúrateľnosť presahujúcu 95 % a výrazne vyššie body vznietenia (nad 300 °C oproti približne 145 °C pre minerálny olej). Syntetické esterové kvapaliny ponúkajú podobné výhody so širším rozsahom teplôt. Tieto kvapaliny sú čoraz viac špecifikované pre transformátory v blízkosti ekologicky citlivých miest, vo vnútri budov alebo v zónach s vysokým rizikom požiaru.
Transformátory ponorené do olejadominujú vonkajšie rozvodne, vysokonapäťové prepojovacie body, priemyselné napájacie zdroje, banské prevádzky, ropné a plynárenské zariadenia, vodné a tepelné elektrárne, zberné stanice obnoviteľnej energie a vysokonapäťové meniče jednosmerného prúdu (HVDC). Ich kombinácia vysokej účinnosti, schopnosti preťaženia a konkurencieschopných nákladov pri vysokých hodnotách z nich robí globálny štandard pre energetickú infraštruktúru napájacej siete.
Kľúčová špecifikácia: Lugao transformátory ponorené do oleja
Lugao Power Co., Ltd. vyrába olejové transformátory od 10 kVA do 50 MVA s primárnym napätím od 3,3 kV do 110 kV. Produkty zahŕňajú jednotky štandardnej účinnosti série S11 a S13, ako aj varianty amorfného jadra s nízkou stratou. Všetky jednotky spĺňajú IEC 60076, GB 1094 a medzinárodné normy špecifikované zákazníkom. Možnosti zahŕňajú OLTC, DETC, integráciu ochranného relé, plynové relé, monitory teploty a vlastné konfigurácie nádrží.
| Parameter | Suchý typ (CRT) | Ponorený do oleja | Faktor rozhodovania |
| Maximálne napätie | Až 36 kV | Až 1100 kV | Vysoké napätie: Olej vyhráva |
| Maximálne hodnotenie | Až ~20 MVA | Až 1 500 MVA | Veľká kapacita: Olej vyhráva |
| Požiarna bezpečnosť | Výborne (F1/F0) | Vyžaduje obmedzenie | Indoor: Suché vyhráva |
| Údržba | Veľmi nízka | Mierne (kontroly oleja) | Ľahkosť: Suchý víťazí |
| Cena za MVA | Vyššie | Nižšia | Rozpočet: Ropa vyhráva |
| Environmentálne riziko | žiadne | Potenciál úniku ropy | Eco: Suchý víťazí |
| Úroveň hluku | 55 – 70 dB(A) | 45 – 60 dB(A) | Tiché zóny: Olej vyhráva |
| Kapacita preťaženia | Obmedzené | Výborne | Vrcholy: Ropa víťazí |
| Odolnosť proti vlhkosti | Vynikajúce (zapečatené) | Dobrý (utesnená nádrž) | Vlhkosť: Vyhráva sucho |
| Rýchlosť inštalácie | Rýchle (bez olejovej náplne) | pomalšie (olejová náplň) | Rýchlosť: Suchý víťazí |
Normy transformátorov definujú minimálne požiadavky na výkon, bezpečnosť a testovanie, ktoré musia produkty spĺňať, aby boli považované za vhodné pre aplikácie elektrickej energie. Súlad s uznávanými medzinárodnými štandardmi je nevyhnutným predpokladom pre schválenie projektu, pripojenie k sieti, financovanie a export na regulované trhy. Kupujúcim tiež poskytuje záruku konzistentnej kvality a kompatibility s nadväzujúcim zariadením.
Okrem súladu s konštrukčnými štandardmi vyžadujú transformátory určené pre špecifické trhy certifikáciu produktu od uznávaných orgánov. Označenie CE je povinné pre zariadenia vstupujúce do Európskeho hospodárskeho priestoru a preukazuje súlad so smernicou o nízkom napätí a smernicou o elektromagnetickej kompatibilite. CCC (China Compulsory Certification) sa vyžaduje pre zariadenia predávané v Číne. Testovanie treťou stranou zo strany laboratórií KEMA, TUV, UL alebo CSA môže vyžadovať špecifické špecifikácie projektu alebo koncoví zákazníci so zvýšenými požiadavkami na zabezpečenie.
Stav zhody Lugao
Lugao Power Co., Ltd. navrhuje a vyrába všetky produkty v súlade s IEC 60076 sériou, GB 1094, GB/T 10228, ANSI/IEEE C57 a britskými normami. Produkty nesú certifikáty CE a CCC. Manažment kvality vo výrobnom závode je certifikovaný podľa ISO 9001:2015. Zákazkové inžinierstvo pre normy ANSI, BS alebo AS/NZS je k dispozícii na požiadanie pre exportné projekty.
Výroba transformátorov svetovej triedy si vyžaduje prísne riadenie kvality v každej fáze výroby. Od vstupnej kontroly materiálu až po záverečné továrenské akceptačné testy je disciplinovaný systém kvality jedinou spoľahlivou zárukou konzistentného výkonu v teréne. Poprední výrobcovia implementujú systémy manažérstva kvality certifikované podľa ISO 9001, doplnené o plány kvality špecifické pre jednotlivé procesy, štatistickú kontrolu procesu (SPC) kritických parametrov a plnú sledovateľnosť materiálov a výsledkov testov.
Kvalita transformátora v konečnom dôsledku odráža kvalitu jeho surovín. Medzi kľúčové vstupné materiály podliehajúce kontrole vstupnej kontroly (IQC) patria laminácie z kremíkovej ocele (merané na hrúbku, magnetickú permeabilitu a stratu jadra), medené alebo hliníkové vodiče (overené na čistotu, rozmery a elektrickú vodivosť), epoxidové živicové systémy a tvrdidlá pre CRT dizajny (viskozita, gélový čas a mechanické vlastnosti), izolačný a transformačný papier a rozmerová vlhkosť, minerálna lisovaná lepenka pevnosť, obsah vlhkosti, kyslosť a analýza rozpusteného plynu pre jednotky ponorené do oleja).
| Rutinný test | Účel |
| Pomerové meranie | Overuje presnosť pomeru otáčok podľa špecifikácií na typovom štítku |
| Kontrola vektorovej skupiny a fázového posunu | Potvrdzuje pripojenie vinutia a polaritu |
| Meranie impedančného napätia a straty záťaže | Overuje zvodovú impedanciu a straty medi pri menovitom prúde |
| Meranie straty naprázdno a prúdu naprázdno | Potvrdzuje stratu jadra a magnetizačný prúd pri menovitom napätí |
| Test odolnosti voči aplikovanému napätiu | Testuje integritu izolácie vinutí voči zemi a medzi vinutiami |
| Test odolnosti voči indukovanému napätiu | Overuje vnútornú izolačnú schopnosť pri zvýšenom frekvenčnom napätí |
| Meranie izolačného odporu | Kontroluje celkový stav izolácie a citlivosť na vlhkosť |
Straty transformátora, hoci sú malé v percentuálnom vyjadrení (zvyčajne 0,5 – 1,5 % menovitého výkonu), sa nahromadia v obrovských súčtoch v rámci globálnej inštalovanej základne. Odhady naznačujú, že straty transformátorov predstavujú približne 1 – 2 % celkovej globálnej výroby elektriny – čo predstavuje stovky miliárd kilowatthodín ročne. Pri individuálnom transformátore so životnosťou 25–40 rokov šetrí aj 10 % zníženie strát značné náklady na energiu počas životného cyklu.
Regulačné orgány v Európskej únii (smernica o ekodizajne), v Spojených štátoch (normy účinnosti DOE) a čoraz častejšie v Ázii zaviedli povinné normy minimálnej účinnosti pre napájacie a distribučné transformátory. Tieto nariadenia sa postupne sprísňujú, čím vzniká pre výrobcov a kupujúcich komerčný imperatív, aby uprednostňovali nízkostratové konštrukcie.
Straty transformátora pozostávajú z dvoch základných kategórií. Straty naprázdno (tiež nazývané straty železa alebo jadra) sa vyskytujú vždy, keď je transformátor pod napätím, nezávisle od úrovne zaťaženia. Sú spôsobené hysteréziou a vírivými prúdmi v magnetickom jadre a sú minimalizované vysokokvalitnou kremíkovou oceľou s orientovaným zrnom, precíznym laserovým ryhovaním laminácií, technikami montáže jadra s krokovým presahom a v prémiových dizajnoch použitím amorfných oceľových zliatin (ktoré znižujú straty naprázdno o 70–80 % v porovnaní s konvenčnou CRGO oceľou).
Straty záťaže (tiež nazývané medené alebo skratové straty) sú úmerné druhej mocnine záťažového prúdu a vznikajú odporovým ohrevom vo vinutí. Sú redukované vďaka optimalizovanej geometrii vinutia, vodičom s nižším odporom a pokročilým transpozičným technikám na zvládnutie strát vo vinutiach pri zaťažení.
Počiatočná nákupná cena výkonového transformátora predstavuje iba jednu zložku celkových nákladov na jeho životný cyklus. Tímy obstarávateľa, ktoré sa zameriavajú výlučne na obstarávaciu cenu, riskujú, že podcenia skutočnú ekonomickú záťaž vlastníctva transformátora. Dôkladná analýza celkových nákladov na vlastníctvo (TCO) zohľadňuje všetky výdavky od špecifikácie a obstarávania cez inštaláciu, prevádzku, údržbu a prípadné vyradenie z prevádzky.
| Komponent TCO | Úvahy |
| Kúpna cena | Náklady na vybavenie, akceptačné testy v továrni, dokumentácia a balenie |
| Doprava a logistika | Medzinárodná preprava, clá, vnútroštátna preprava a poistenie |
| Inštalácia a uvedenie do prevádzky | Príprava staveniska, stavebné práce, káblové spoje, plnenie oleja (olejové jednotky) a služby uvádzania do prevádzky |
| Náklady na stratu bez zaťaženia (kapitalizované) | Vyhodnotené pomocou metódy kapitalizovaných strát: A × strata naprázdno (kW) počas projektovanej životnosti pri miestnych nákladoch na energiu |
| Náklady na stratu zaťaženia (kapitalizované) | B × Strata zaťaženia (kW) pri menovitom zaťažení, znížená počas projektovanej životnosti |
| Náklady na údržbu | Testovanie a výmena oleja (olejové jednotky), údržba tesnení, údržba chladiaceho systému a servis prepínača |
| Monitorovanie a ochrana | Digitálne monitorovacie systémy, reléová ochrana, integrácia SCADA |
| Vyradenie a likvidácia | Likvidácia alebo recyklácia oleja (olejové jednotky), recyklácia jadra transformátora a vinutia |
Energetický priemysel bežne vyhodnocuje tendre na transformátory pomocou metódy kapitalizovaných strát, ktorá je známa aj ako metóda A&B faktora. Celkové vyhodnotené náklady sa vypočítajú takto:
TEC = nákupná cena + (A × P0) + (B × Pk)
Kde P0 je strata naprázdno (kW), Pk je strata záťaže pri menovitom prúde (kW), A je kapitalizovaná cena strát naprázdno ($/kW, čo zodpovedá 24/7 prevádzke) a B je kapitalizovaná cena strát pri záťaži ($/kW, odráža pracovný cyklus a faktor zaťaženia). Pri použití tohto rámca môže byť transformátor, ktorý sa javí ako lacnejší v nominálnej hodnote, počas svojej životnosti drahší v dôsledku vyšších strát energie.
Generátorové zosilňovacie transformátory (GSU) konvertujú výstupné napätie generátorov energie (zvyčajne 11–22 kV) na úrovne prenosového napätia (110 kV, 220 kV, 500 kV alebo vyššie) na prenos hromadnej energie na veľké vzdialenosti. Tieto transformátory patria medzi najväčšie a najkritickejšie časti elektrického zariadenia v napájacom systéme s menovitým výkonom bežne od 100 MVA do viac ako 1 000 MVA. Autotransformátory prepájajú rôzne napäťové úrovne prenosovej siete a poskytujú flexibilné riadenie toku energie.
Ťažký priemysel je jedným z najnáročnejších prostredí transformátorových aplikácií. Oceliarne, hlinikárne, cementárne, chemické spracovateľské zariadenia a banské prevádzky vyžadujú transformátory schopné odolať vysokému obsahu harmonických, častému kolísaniu zaťaženia a náročným okolitým podmienkam vrátane vysokých teplôt, prachu, vibrácií a korozívnej atmosféry. Priemyselné transformátory sú často vyrobené na mieru so špeciálnymi izolačnými úpravami, zvýšenou odolnosťou proti skratu a rozladeným harmonickým filtrovaním.
Explozívny rast výroby solárnej fotovoltaickej a veternej energie vytvoril nové požiadavky na použitie transformátorov. Solárne elektrárne vyžadujú invertorové transformátory alebo stupňovité transformátory na úrovni reťazca, ktoré konvertujú výstup DC invertora na stredné napätie. Transformátory veternej turbíny, umiestnené vo vnútri gondoly turbíny alebo na základni, musia odolávať mechanickým vibráciám, tepelným cyklom a harmonickým zaťažovacím charakteristikám generovania vetrom.
Pobrežné veterné farmy predstavujú obzvlášť náročné požiadavky, s transformátormi namontovanými na platforme vystavenými slanej atmosfére, obmedzeným prístupom k údržbe a obmedzeným priestorom. V týchto náročných prostrediach sú nasadené suché jednotky (pre inštalácie gondoly) aj špecializované jednotky ponorené do oleja (pre pobrežné plošinové rozvodne).
Výškové kancelárske veže, nákupné centrá, hotely, nemocnice, univerzity a dátové centrá sa spoliehajú na suché transformátory stredného napätia, aby znížili napájacie napätie z verejnej siete na použiteľné napätie budov (380/220 V vo väčšine sveta). Charakteristiky požiarnej bezpečnosti, nízke nároky na údržbu a kompaktné rozmery transformátorov suchého typu z liatej živice z nich robia dominantnú voľbu pre tieto aplikácie.
Lugao Power Co., Ltd. je profesionálny výrobca a dodávateľ výkonových transformátorov so sídlom v Číne, so špecializovaným zameraním na návrh, konštrukciu a výrobu suchých a olejových výkonových transformátorov. Spoločnosť Lugao, založená s poslaním poskytovať spoľahlivé, vysokokvalitné elektrické riešenia pre domáce a medzinárodné trhy, si vybudovala reputáciu založenú na technickej precíznosti, výrobnej disciplíne a službách orientovaných na zákazníka.
Na rozdiel od diverzifikovaných konglomerátov elektrických zariadení, exkluzívne zameranie Lugao na výkonové transformátory umožňuje hlboké technické znalosti, neustále zlepšovanie procesov a nerozdelenú inžiniersku pozornosť v celom portfóliu produktov. Táto špecializácia sa priamo premieta do kvality produktov, aplikačných znalostí a pohotovej zákazníckej podpory.
| Kategória produktu | Popis |
| Transformátory z liateho živice suchého typu | Dizajn z liatej živice (CRT), 25 kVA až 16 000 kVA, do 35 kV primárne, v súlade s IEC 60076-11 / GB/T 10228 |
| Suché transformátory VPI | Vákuovo tlakovo impregnovaný, otvorený dizajn pre vetrané vnútorné aplikácie |
| Distribučné transformátory ponorené do oleja | 10 kVA až 10 MVA, 3,3 kV až 35 kV, štandardná séria S11/S13, možnosti nízkostratového amorfného jadra |
| Výkonové transformátory ponorené do oleja | Do 50 MVA, trieda 110 kV, pre rozvodne a priemyselné energetické aplikácie |
| Vlastné a špeciálne transformátory | Odolné, námorné, vysokoteplotné okolité, harmonické alebo iné špeciálne konfigurácie |
Výrobný závod Lugao je vybavený účelovými výrobnými linkami na výrobu transformátorov suchého typu, ako aj na výrobu transformátorov ponorených do oleja, vrátane navíjacích strojov, zariadení na rezanie a stohovanie jadier, pecí na odlievanie a vytvrdzovanie živice, systémov na spracovanie oleja a vákuového plnenia a komplexné elektrické testovacie laboratórium. Vlastná výroba laminácií jadra, vinutia a zostáv nádrží zaisťuje úplnú kontrolu kvality a rýchlu reakciu na zákazkové požiadavky.
Systém riadenia kvality spoločnosti Lugao je certifikovaný podľa ISO 9001:2015, ktorý zahŕňa procesy navrhovania, obstarávania, výroby, testovania a popredajných služieb. Spoločnosť prevádzkuje plne vybavené testovacie laboratórium schopné vykonávať všetky rutinné a typové testy požadované normami IEC 60076 a normami GB. Skúšobné dáta sú digitálne zaznamenané a vysledovateľné k jednotlivým sériovým číslam transformátorov, čo podporuje úplnú dokumentáciu produktu pre export a požiadavky na uvedenie projektu do prevádzky.
Transformátory Lugao boli dodané do projektov v juhovýchodnej Ázii, na Strednom východe, v Afrike, východnej Európe a Latinskej Amerike. Medzinárodné skúsenosti s projektmi zahŕňajú zberné rozvodne obnoviteľnej energie, energetické systémy priemyselných zariadení, programy elektrifikácie infraštruktúry a inštalácie VN/NN v komerčných budovách. Exportné možnosti Lugao zahŕňajú súlad s medzinárodnými normami špecifikovanými zákazníkom, inšpekčné priestory tretích strán a kompletné balíky exportnej dokumentácie.
Štandardné katalógové transformátory pokrývajú väčšinu bežných aplikačných požiadaviek. Značná časť priemyselných, infraštruktúrnych a energetických projektov však vyžaduje transformátory, ktoré sa odchyľujú od katalógových špecifikácií. Interný inžiniersky tím Lugao podporuje úplné prispôsobenie naprieč všetkými kľúčovými parametrami, vrátane menovitého výkonu (kVA/MVA), pomeru napätia, vektorovej skupiny, impedančného napätia, triedy izolácie, spôsobu chladenia, krytia IP, monitorovania teploty, typu prepínača odbočiek (DETC/OLTC) a fyzických rozmerov.
Transformátory na export a dodávku projektov sa dodávajú s komplexným balíkom dokumentácie vrátane certifikátov o skúške (rutina a typ), rozmerových výkresov, príručiek na inštaláciu a údržbu, harmonogramu výkonového štítku, záznamov o kontrole kvality, materiálových certifikátov pre primárne komponenty a certifikátov zhody (CE, CCCalebo zákazníkom špecifikovaná certifikácia tretej strany).
Lugao prevádzkuje model priameho zásobovania továrňou, ktorý eliminuje sprostredkovateľské marže a umožňuje konkurenčné ceny spolu s priamym prístupom k inžinierskym, výrobným a kvalitatívnym funkciám. Zákazníci profitujú z priamej komunikácie s inžinierskymi a výrobnými tímami, transparentných aktualizácií výrobného postupu a možnosti ovplyvňovať plánovanie výroby pre časovo náročné projekty.
Štandardné dodacie lehoty produktov sa pohybujú od 4 do 12 týždňov v závislosti od hodnotenia, zložitosti a aktuálneho výrobného zaťaženia. Transformátory vyrobené na mieru s neštandardnými špecifikáciami zvyčajne vyžadujú 10–18 týždňov od zadania objednávky po odoslanie. Spoločnosť Lugao udržiava program vyrovnávacích zásob pre vysokoobjemové štandardné hodnotenia, čo umožňuje rýchle dodanie pre naliehavé požiadavky.
Všetky transformátory Lugao sú zabalené pre medzinárodnú prepravu s drevenými debnami, obalmi s vysúšadlom absorbujúcim vlhkosť, tlakovaním dusíkom pre jednotky ponorené do oleja počas prepravy a štítkami s indikátorom nárazu. Možnosti prepravy zahŕňajú námornú dopravu s plným kontajnerom (FCL), konsolidáciu menej ako kontajnerového nákladu (LCL) a leteckú prepravu malých urgentných zásielok. Lugao udržiava vzťahy so skúsenými špeditérmi na hlavných exportných trasách.
Záväzok spoločnosti Lugao presahuje rámec dodávky produktov. Technická podpora je k dispozícii počas fázy inštalácie a uvedenia do prevádzky s technickými pokynmi pre inštaláciu transformátora, kontroly plnenia oleja a uvedenia do prevádzky, odporúčania pre nastavenie ochranného relé a počiatočnú analýzu rozpustených plynov (DGA) pre jednotky ponorené do oleja. Záručné krytie a dostupnosť náhradných dielov sú súčasťou štandardného balíka dodávok.
Integrácia digitálnych senzorov, komunikačných rozhraní a dátovej analýzy do výkonových transformátorov predstavuje zásadný vývoj v správe sieťových aktív. Inteligentné transformátory sú vybavené nepretržitým monitorovaním teploty oleja, teploty vinutia, hladiny rozpustených plynov, aktivity čiastočného výboja, parametrov kvality oleja a záťažového prúdu. Údaje sa prenášajú do platforiem správy majetku prostredníctvom protokolov IEC 61850 alebo IoT, čo umožňuje prediktívnym algoritmom údržby identifikovať vznikajúce chyby týždne alebo mesiace pred zlyhaním. Digitálne monitorovanie dramaticky znižuje riziko neočakávaných porúch, predlžuje životnosť transformátora predchádzaním preťaženiu alebo preťaženiu a optimalizuje intervaly údržby. Trh s transformátormi je svedkom rýchleho prijatia inteligentného monitorovania, najmä pre kritické sieťové aktíva a pre flotily, kde centralizované vzdialené monitorovanie môže nahradiť časté manuálne kontroly.
Bežná izolácia transformátora – olejom impregnovaný kraftový papier a minerálny olej – má maximálnu stálu teplotu 98 °C (hotspot). Tepelne upravený papier túto teplotu zvyšuje na približne 110 °C, zatiaľ čo polyamidové (aramidové) izolačné systémy môžu pracovať pri teplote 140 °C alebo vyššej. Vysokoteplotné izolačné systémy umožňujú, aby boli transformátory zaťažené na vyššiu úroveň pre danú fyzickú veľkosť, čím sa znížili investičné náklady na MVA, alebo aby fungovali pri zníženej teplote pri rovnakom hodnotení, čím sa výrazne predlžuje životnosť izolácie.
Amorfné kovové zliatiny, vyrobené rýchlym kalením roztavenej ocele, vykazujú neusporiadanú atómovú štruktúru, ktorá dramaticky znižuje magnetické straty v porovnaní s konvenčnou kremíkovou oceľou s orientovaným zrnom. Distribučné transformátory s amorfným jadrom dosahujú straty naprázdno o 70–80 % nižšie ako konvenčné konštrukcie, čo ponúka presvedčivú výhodu energetickej účinnosti. Keďže sa rozdiel v nákladoch medzi amorfnými a konvenčnými jadrami zužuje a sprísňujú sa predpisy o energetickej účinnosti, transformátory s amorfným jadrom získavajú podiel na trhu v distribučných aplikáciách po celom svete.
Výskumné a vývojové programy na univerzitách, v národných laboratóriách a u popredných výrobcov presadzujú koncepciu polovodičového transformátora (SST), ktorý nahrádza konvenčný nízkofrekvenčný magnetický transformátor vysokofrekvenčným výkonným elektronickým konverzným stupňom. SST ponúkajú galvanickú izoláciu, obojsmerný tok energie, ovládateľnú konverziu napätia a frekvencie a kompenzáciu jalového výkonu v jednom zariadení. Zatiaľ čo SST ešte nie sú komerčne nasadené v energetickom meradle, priťahujú intenzívny výskumný záujem o aplikácie vrátane LVDC mikrosietí, nabíjania EV a flexibilného prepojenia AC/DC siete.
Odvetvie veternej energie na mori poháňa dopyt po transformátoroch schopných prevádzky v extrémnych morských prostrediach, vrátane odolnosti proti soľnému postreku, kompaktných pôdorysov pre montáž gondoly a plošiny, zvýšenej seizmickej odolnosti a v niektorých koncepčných návrhoch aj plnej podmorskej prevádzky v hĺbkach presahujúcich 1 000 metrov. Technológia podmorských transformátorov je aktívnou oblasťou vývoja, ktorá je poháňaná hlbokomorskou elektrifikáciou spracovania ropy a plynu a veternou energiou na mori.
Výkonové transformátory sú nepostrádateľnou technológiou, ktorá je základom modernej elektrickej civilizácie. Ich spoľahlivosť, účinnosť a dlhá životnosť priamo ovplyvňujú ekonomiku a udržateľnosť energetických systémov na celom svete. Voľba medzi technológiou suchého typu a technológiou ponorenou do oleja nie je binárna, ale závisí od kontextu a riadi sa úrovňou napätia, menovitým výkonom, prostredím inštalácie, požiadavkami na požiarnu bezpečnosť, filozofiou údržby a cieľmi nákladov na životný cyklus. Globálny trh s energetickými transformátormi sa naďalej rozširuje, poháňaný integráciou obnoviteľnej energie, urbanizáciou, priemyselným rastom a modernizáciou siete. Výrobcovia so sídlom v Číne, vrátane špecializovaných firiem ako Lugao Power Co., Ltd., zohrávajú čoraz významnejšiu úlohu pri uspokojovaní tohto dopytu a ponúkajú medzinárodne vyhovujúce produkty za konkurencieschopné ceny so zvyšujúcou sa úrovňou inžinierskej sofistikovanosti a zabezpečenia kvality.
Pre obstarávacie tímy, ktoré hodnotia dodávateľov transformátorov, ponúka Lugao Power Co., Ltd. presvedčivú ponuku: exkluzívne zameranie na výkonové transformátory, hĺbkové inžinierske schopnosti naprieč radmi produktov suchého typu aj ponorených v oleji, dôsledné dodržiavanie medzinárodných noriem, priame dodávky z továrne s transparentnou dokumentáciou kvality a úspešná medzinárodná dodávka projektov. Kombinácia technickej kompetencie, záväzku kvality a konkurencieschopných cien z Lugao robí silného partnera pre projekty v širokej škále priemyselných odvetví a geografických oblastí.
